微软Surface二合一平板电脑设计理念先进，可以拿着它当平板在床上刷剧，也可以置于办公桌上配合键盘当笔记本进行办公，可以说非常方便。至今微软Surface已更新换代过多次，充电头网最近拿到一款微软Surface原装电源适配器1625，这款充电器最大输出功率达30W。下面充电头网就对其进行拆解，看看里面用料如何。

一、微软Surface电源适配器1625外观

整套充电器分为输入线缆，充电器和输出线缆三部分，输入线缆可拆下，充电器机身壳采用PC阻燃材质外壳，表面进行磨砂处理，四角为光滑弧面过渡。

输入线缆插头采用美规插脚，另一端则为“8”字型插头，线身为扁平设计，且与两端插头连接处进行抗弯折处理。

线缆上印有信息，采用TPE材料，规格为2.5A 125V-，产品已经通过UL认证。

另一端“8”字型插头上印有同样的信息，并且表面进行磨砂处理，方便插拔使用。

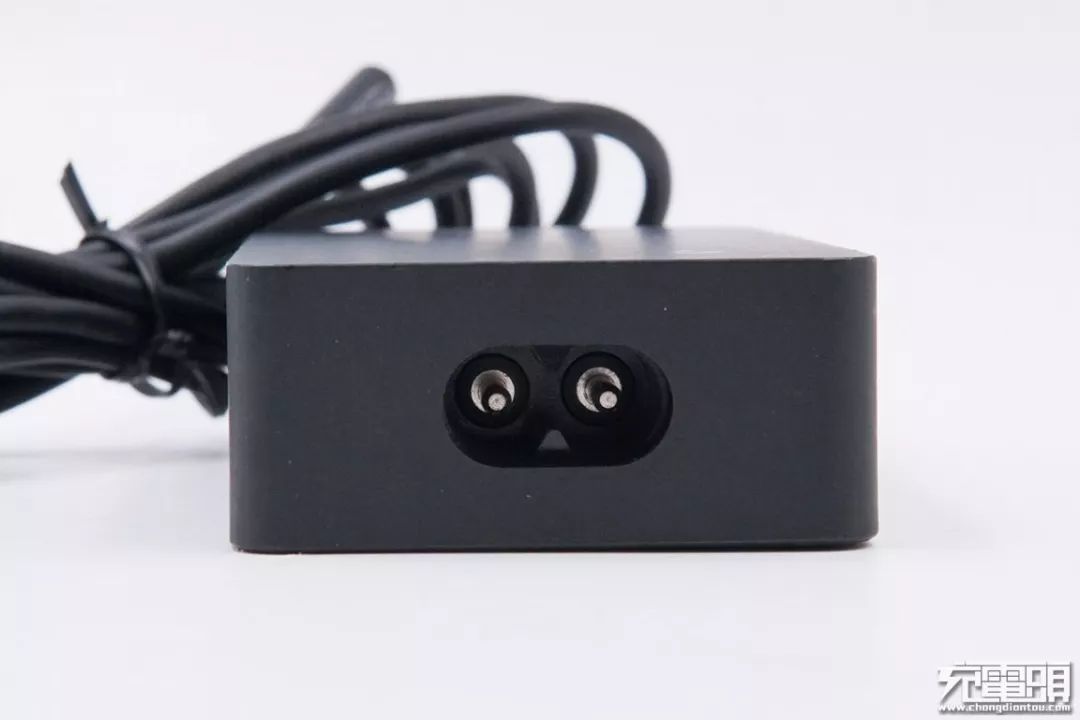

“8”字型输入接口特写。

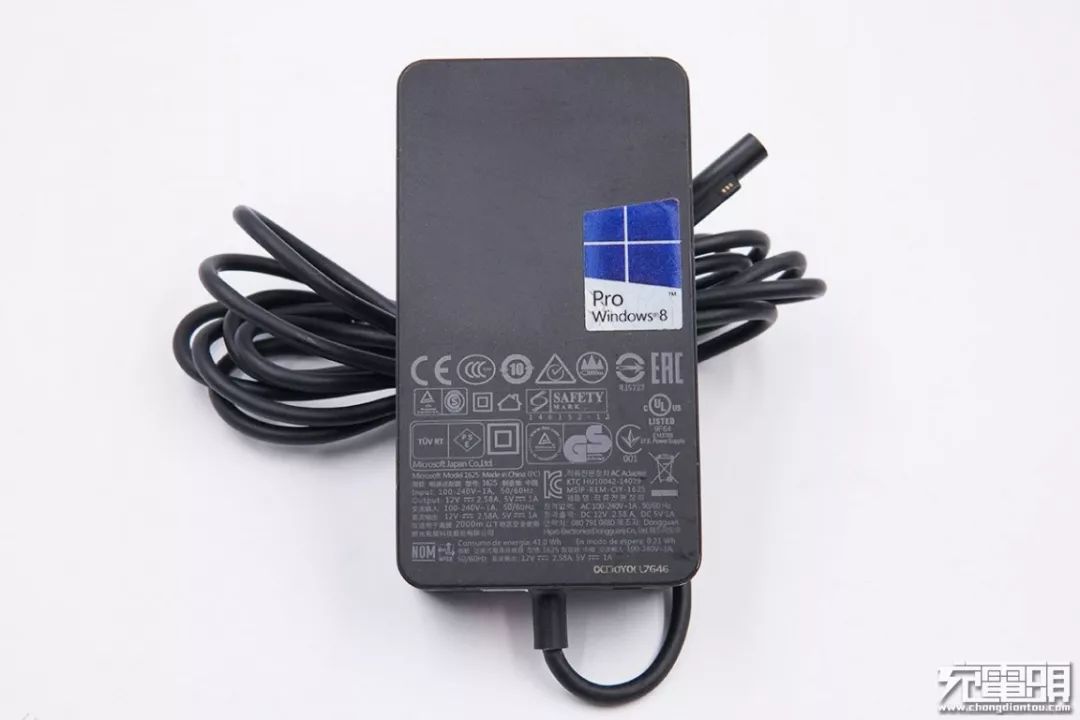

充电器背面标注中英文版有规格参数信息

名称：微软电源适配器

型号：1625

输入：100V-240V~50/60Hz 1A

输出：5V/1A、12V/2.58A

产品已经通过3C认证、CE认证、墨西哥NOM认证、UL认证、EAC认证和KC认证等。

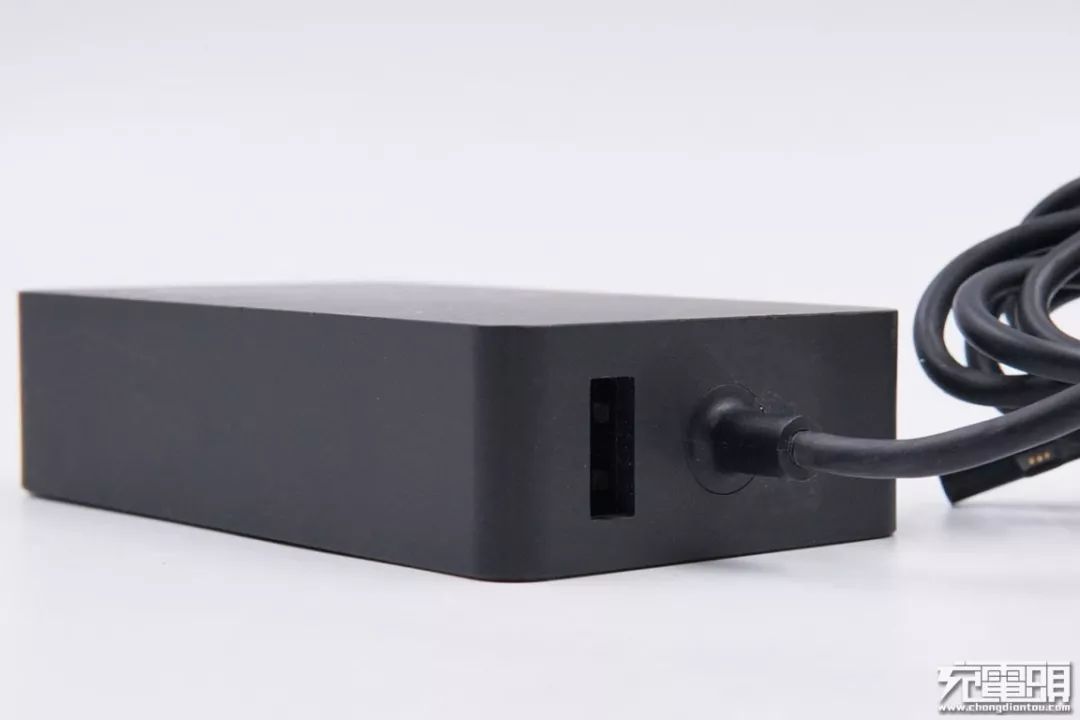

充电器机身与输出线缆连接处进行抗弯折处理，旁边配有一个USB-A接口。

输出线缆另一端特写。

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持USB-DCP协议，此外没有检测到其他协议。

二、微软Surface电源适配器1625拆解

首先来看输入线缆的横截面，很容易看得出内部2根线芯的线径大小，输出线采用18AWG。

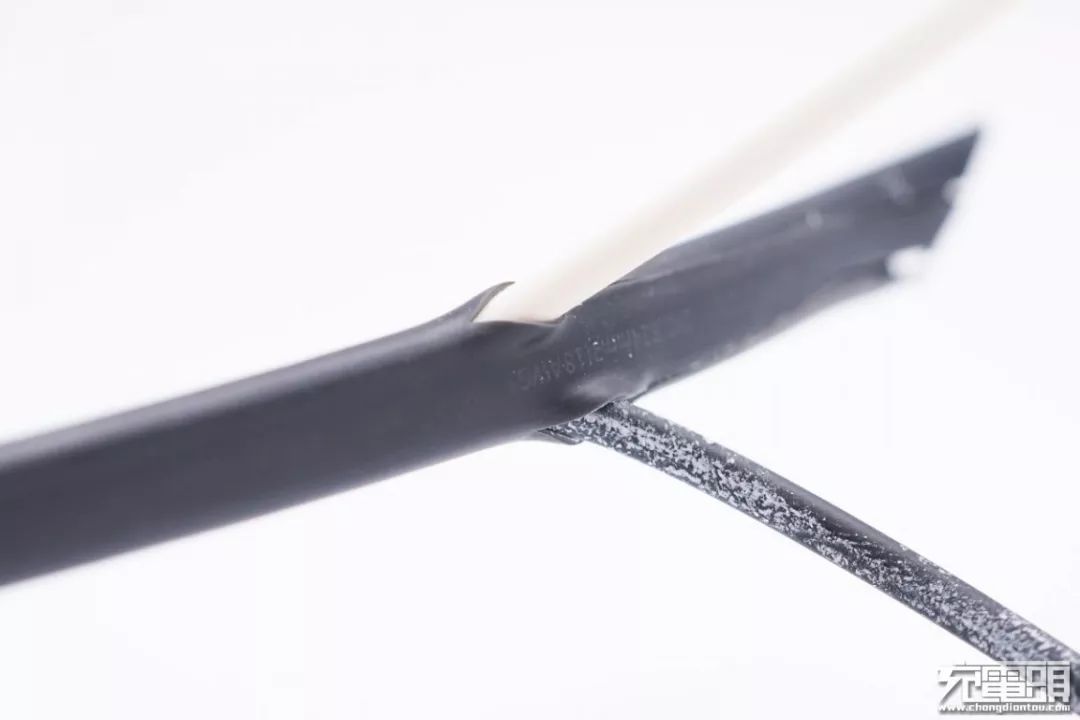

割开一小截TPE外皮，将黑白两根线芯取出。

白色线特写，里面由多根细铜线组成。

黑色线芯特写。

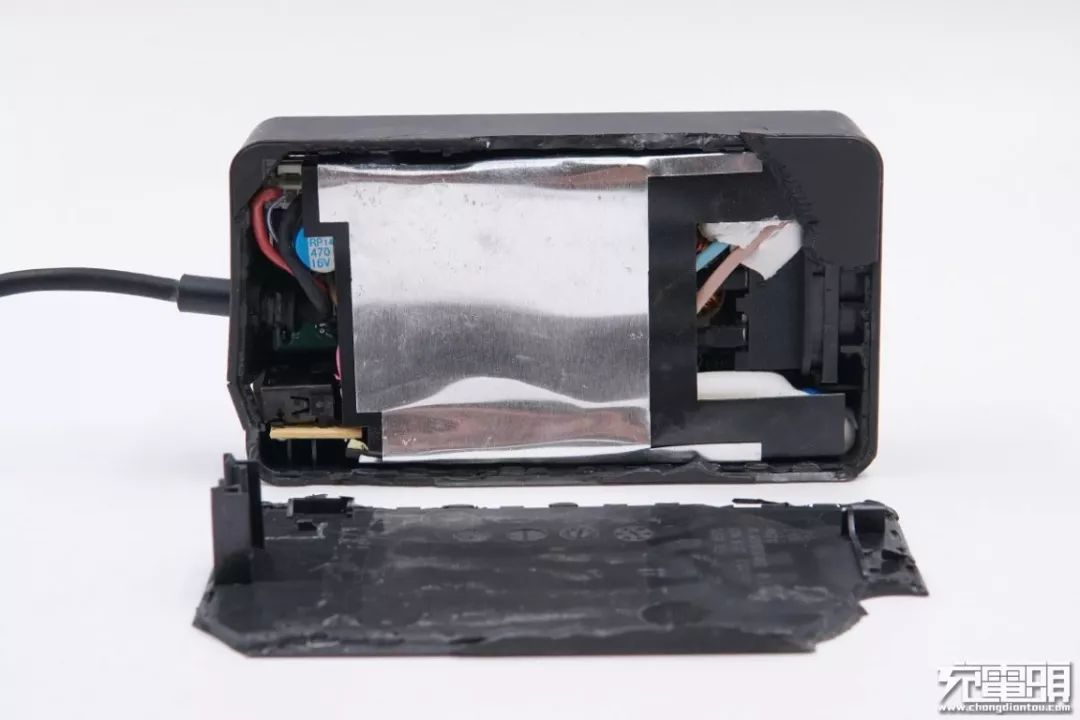

将充电器机身壳拆开，里面使用一块很大的银白色金属散热片辅助散热，金属散热片与PCB板之间有一块黑色绝缘板进行隔离。

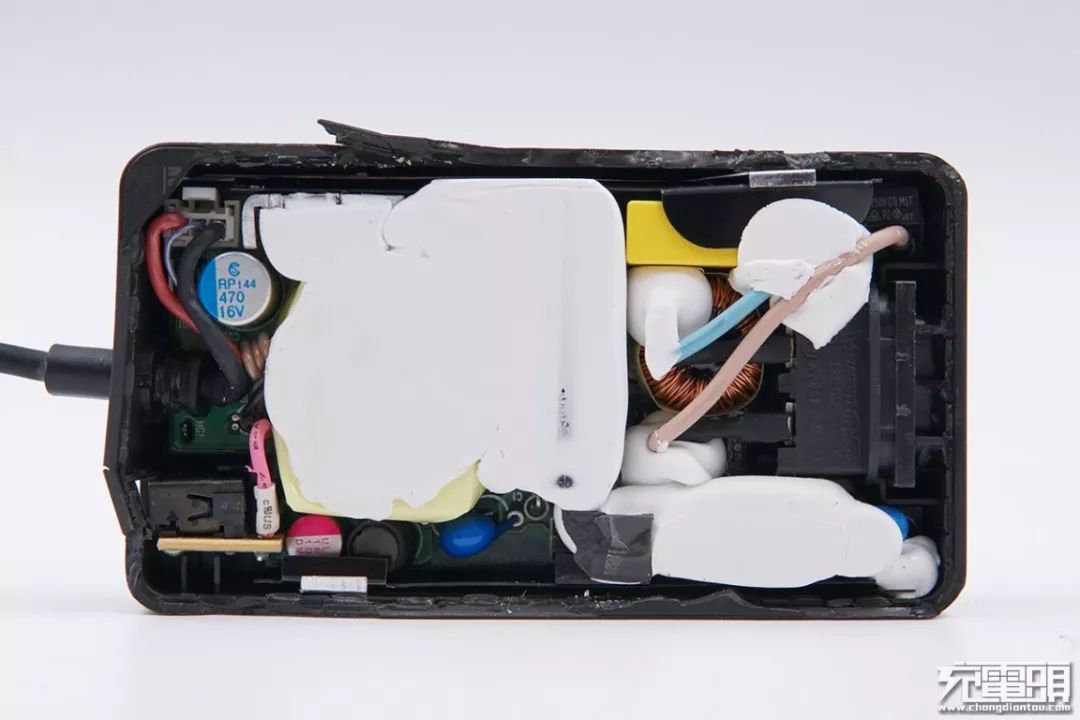

将金属散热片和绝缘板拆掉，PCB板上注有大量硅胶。输出线缆与机身壳连接处有锁扣进行固定。

将PCB板取出，底下同样置有一块黑色绝缘板以及一块金属散热片，绝缘板对应发热元器件处还贴有导热垫。另一块绝缘板上贴有黄色马拉胶带。

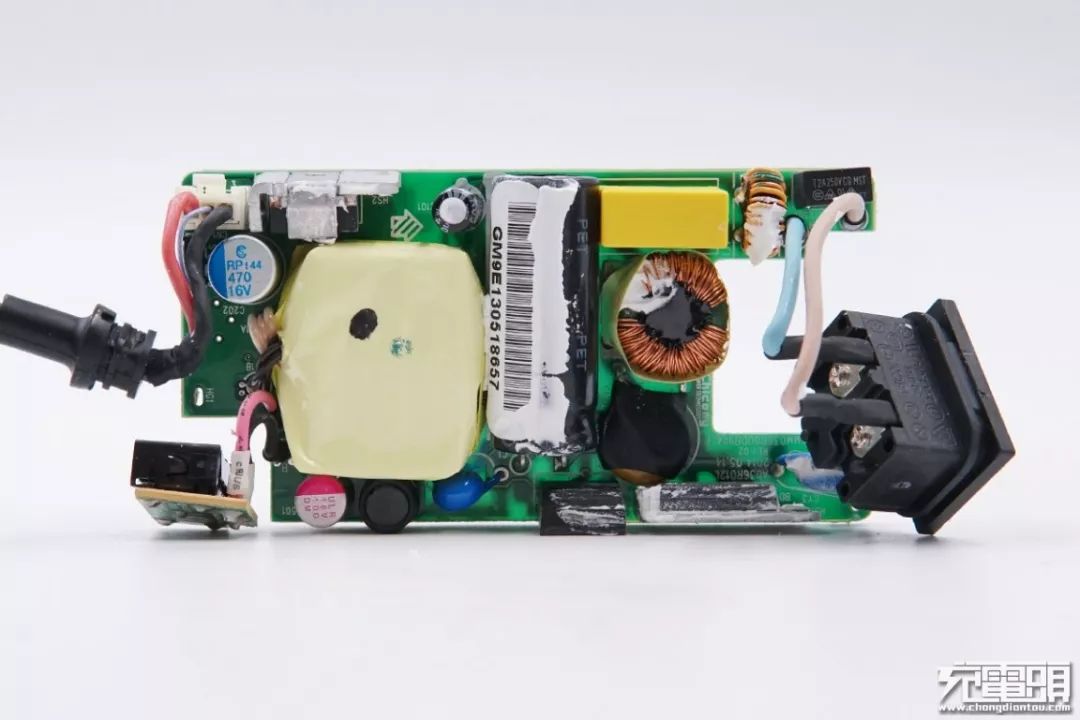

将PCB板上的硅胶清理掉，输入端上有延时保险丝、安规X电容、两颗共模电感、电解电容、变压器等元器件；输出端上USB-A接口焊接在一块小PCB板上，小PCB板与主控PCB板之间使用导线压接端子再焊接，此外还能看到两颗固态电容和Y电容。

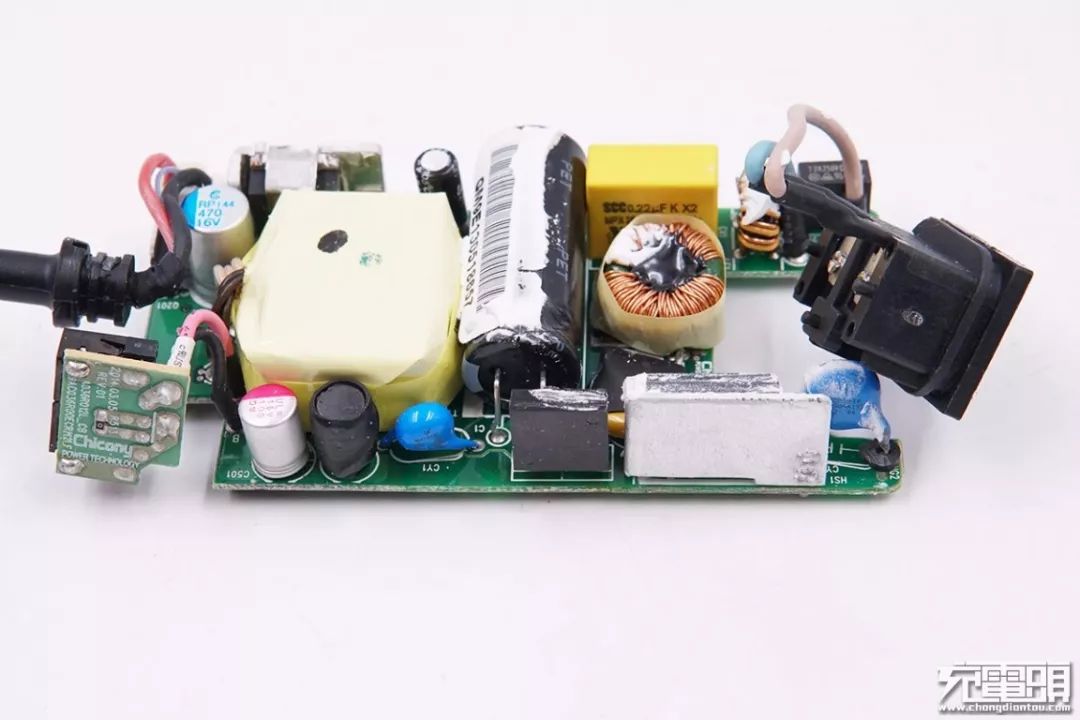

PCB板输入端一览。

延时保险丝，规格为2A 250V，输入线采用端子压接套热缩管再焊接到电路板上。

旁边共模电感特写，磁芯黑色漆，用于滤除EMI干扰。

安规X电容，容量0.22μF。

另一颗共模电感特写，磁芯绿色漆，中心打胶进行固定，外面使用胶带包裹。

压敏电阻，外套热缩管。

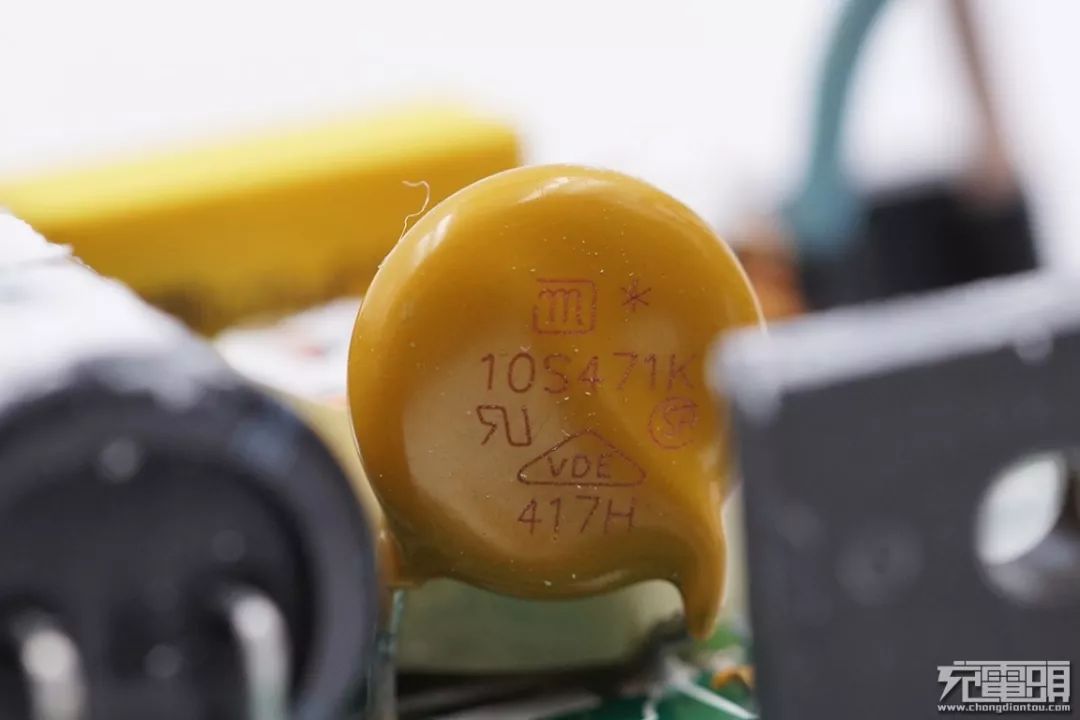

将热缩管拆掉，压敏电阻上印有规格信息。

初级滤波电解电容，上面贴有条形码标签。

将电容竖立起来，规格为56μF 400V，Ltec，台湾辉城。

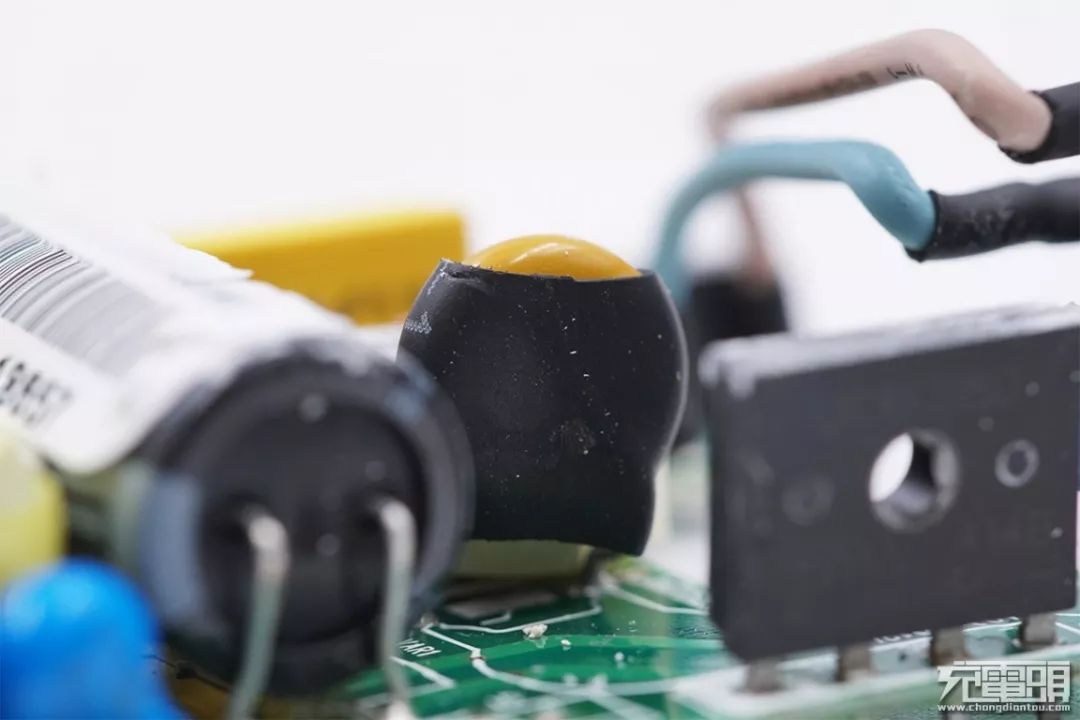

输入端整流桥，背面贴有一块金属散热片辅助散热。

TSC UR4KB80 输入整流桥，反向电压800V，正向电流4A。

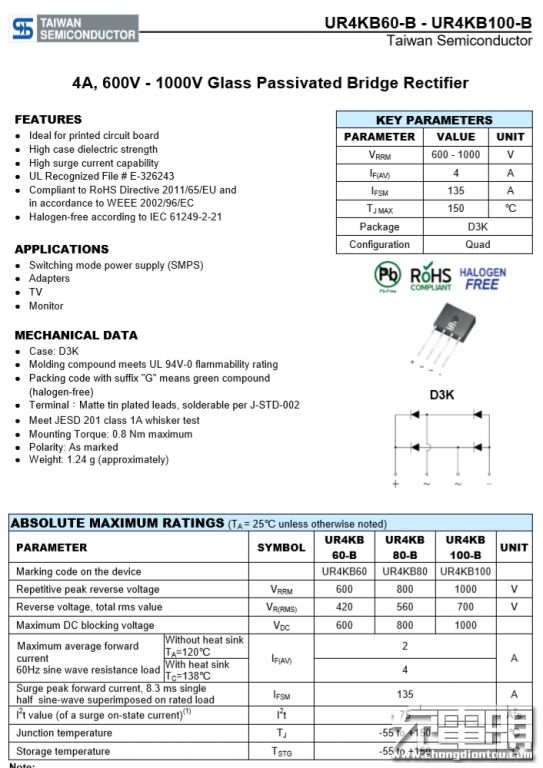

TSC UR4KB80 详细资料。

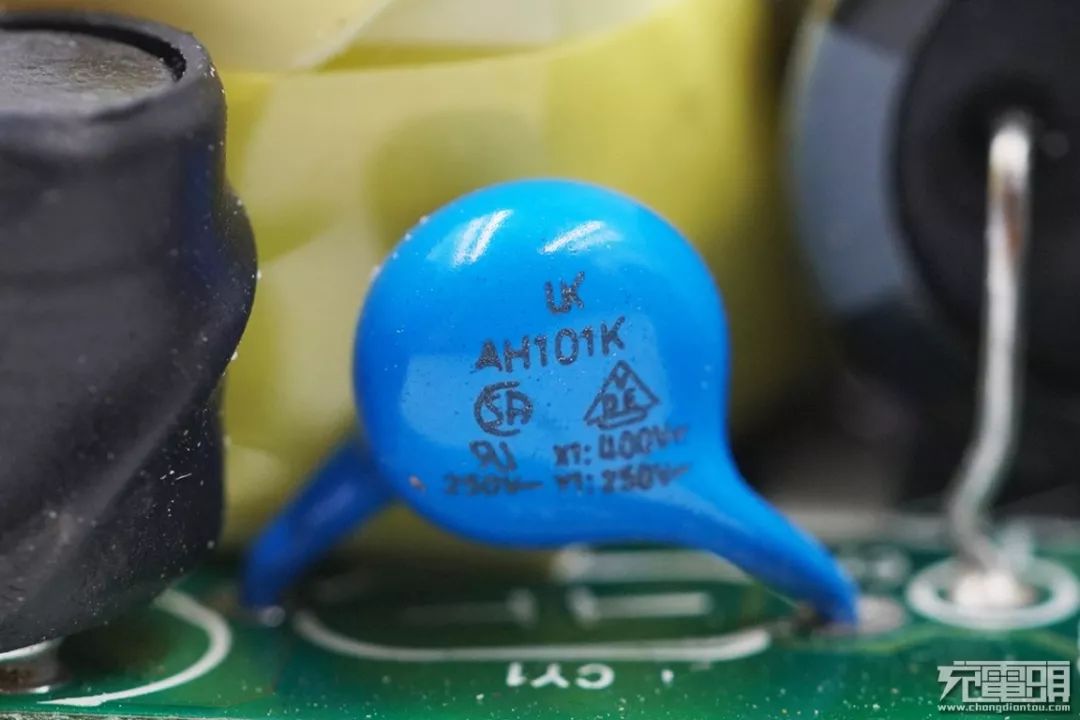

整流桥旁边的蓝色Y电容特写。

另一边是一颗初级开关MOS。

初级开关MOS特写，型号AOWF11S60，来自美国万代AOS，耐压600V，导阻0.399Ω。

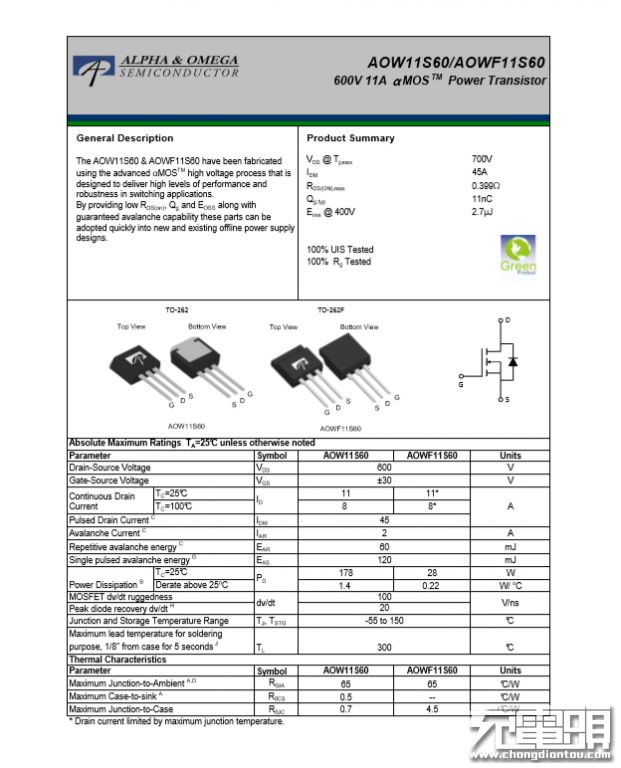

AOWF11S60详细资料。

PCB板侧面一览。

PWM主控芯片供电电容，规格为3.3μF 50V。

变压器特写，上面贴有信息标签，群光代工。

变压器内部一览，中间围有一圈铜带，输出线采用多层绝缘线。

肖特基二极管，型号VI40100C，来自Vishay威世，耐压100V，正向电流40A，低压降。

VI40100C详细信息。

输出线缆与PCB板之间采用插头式连接，正负极线之间还有一条信号线。

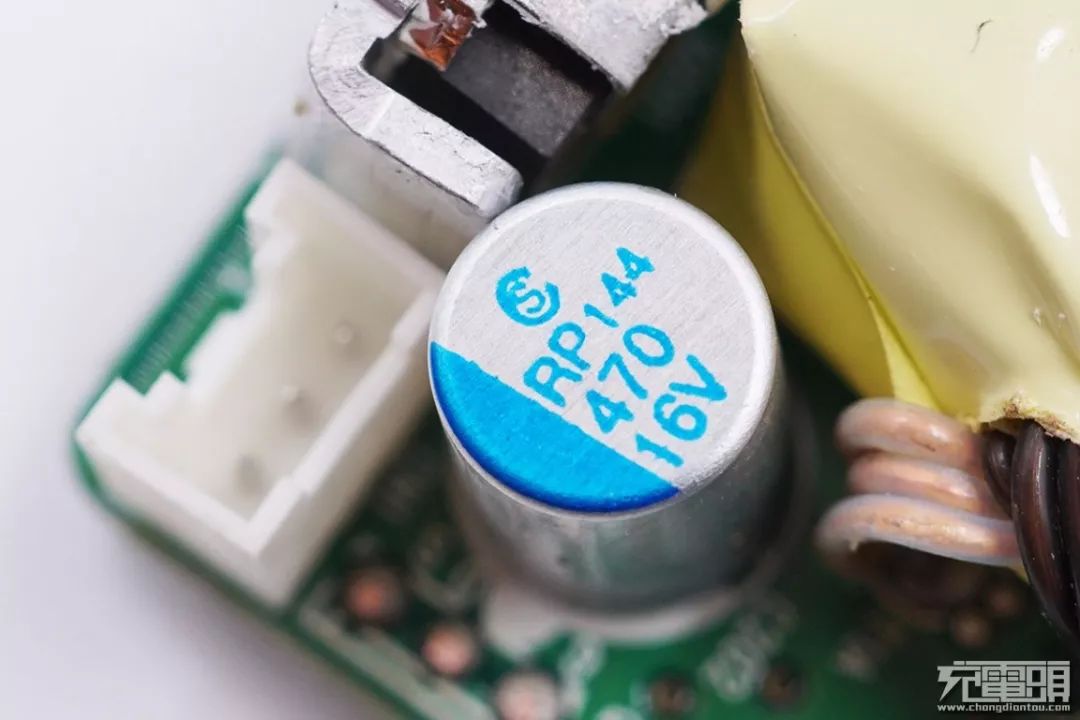

输出滤波固态电容特写，规格为470μF 16V。

固态电容旁边一颗输出VBUS开关管。

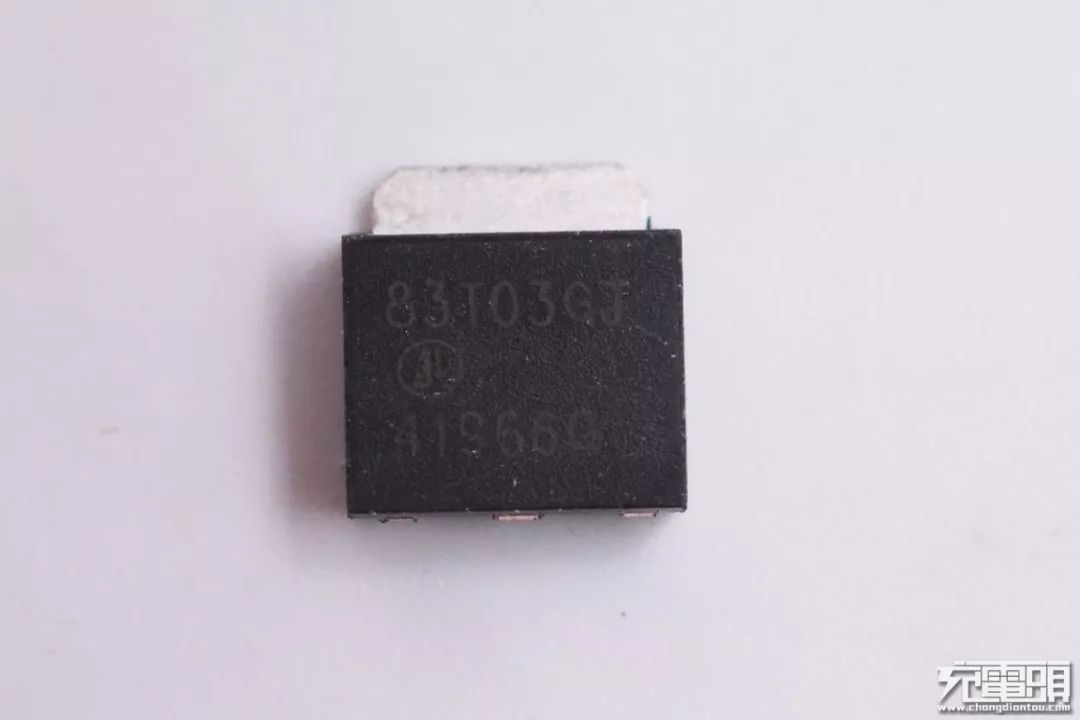

输出VBUS开关特写，型号AP83T03GJ，来自APEC富鼎，NMOS，耐压30V，导阻6mΩ。

AP83T03GJ详细资料。

PCB板另一侧情况。

输出抗干扰蓝色Y电容。

中间的降压电感，外套热缩管。

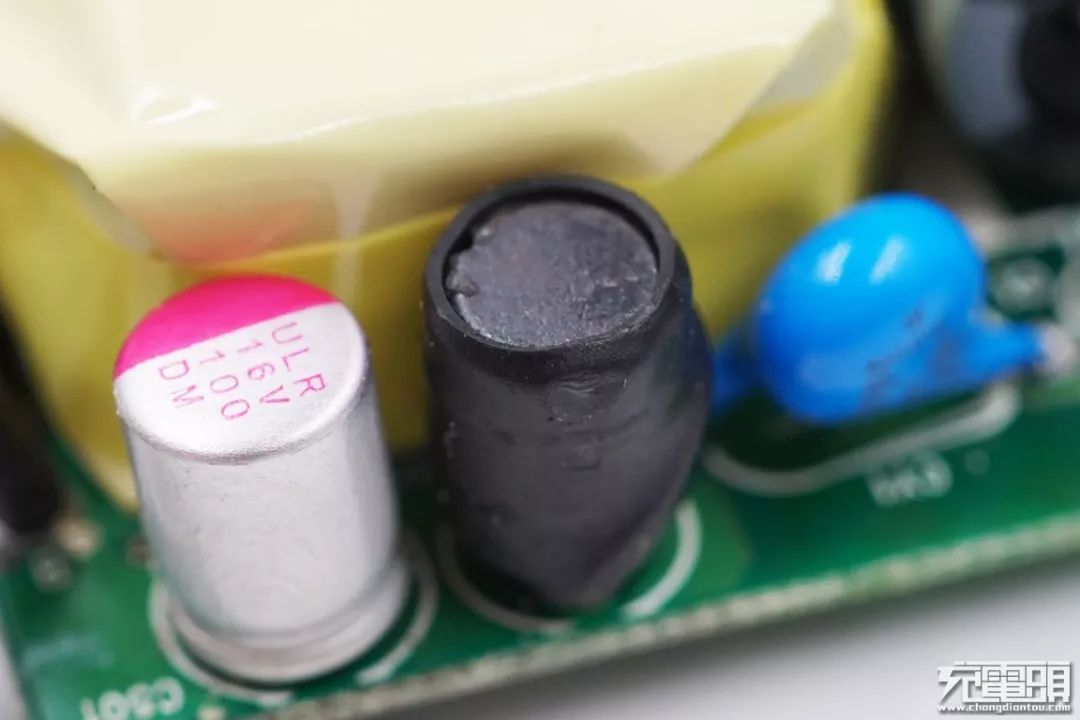

输出滤波固态电容，万裕 ULR系列，规格为100μF 16V。

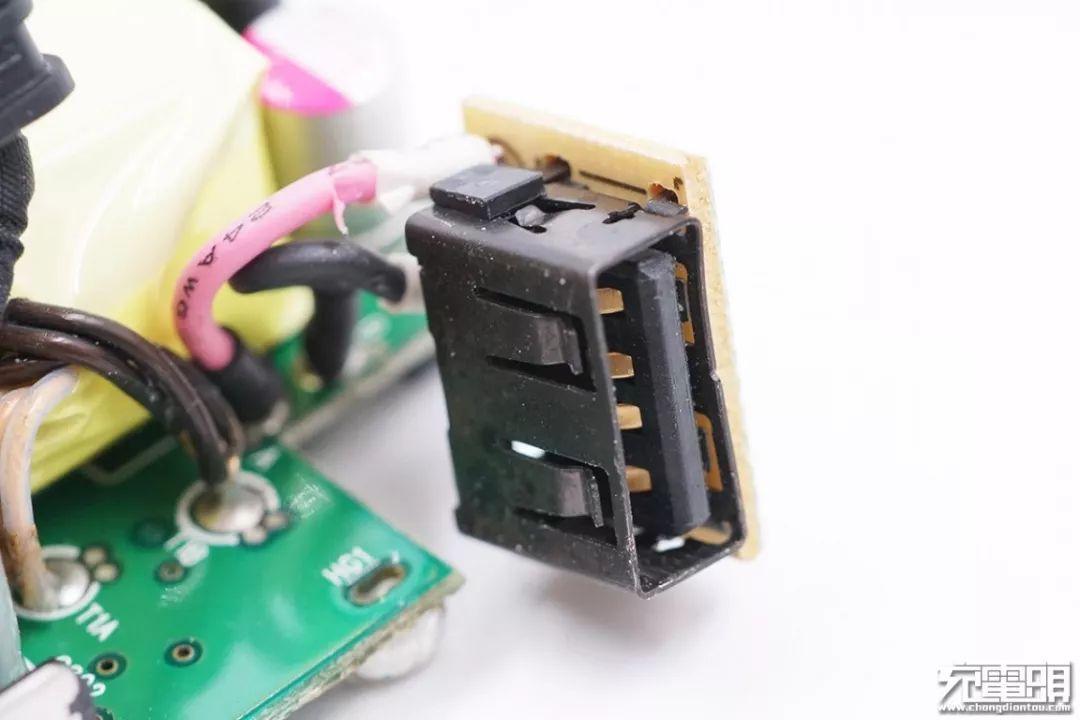

USB-A接口特写，黑色舌片，过孔焊接。

PCB板背面一览，初级次级之间分界明显且留有足够安全距离。下面我们来看看PCB板背面芯片的信息。

初级PWM控制器，NXP恩智浦TEA1738系列芯片。

TEA1738系列芯片详细资料。

RS1M快恢复二极管。

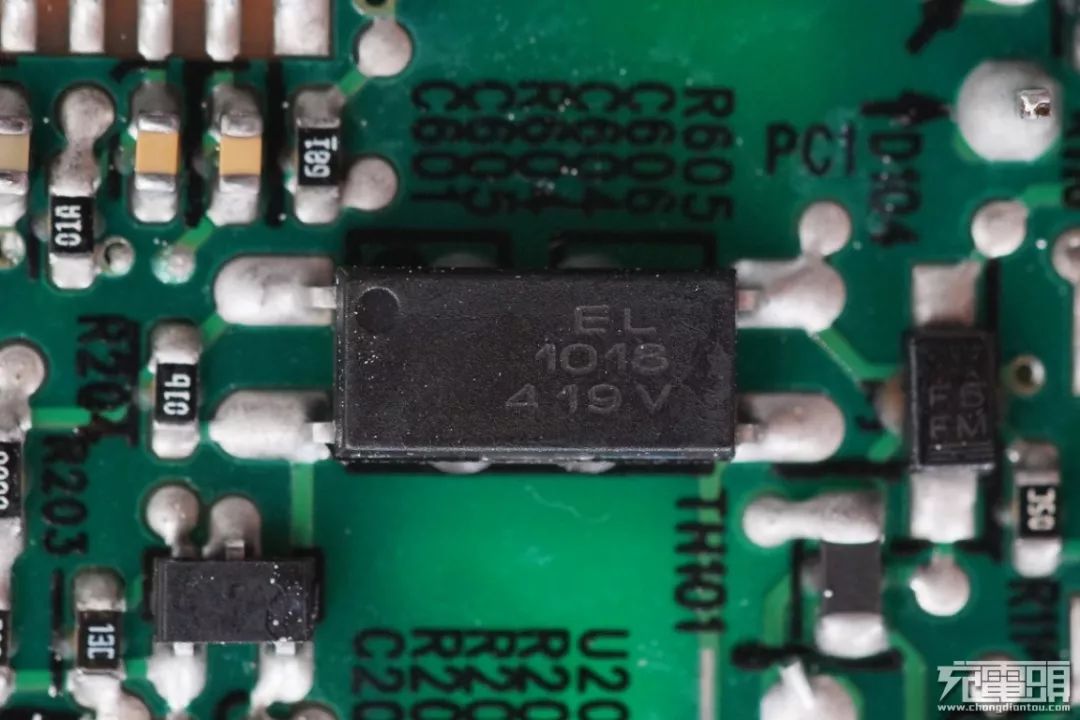

亿光 EL1018光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

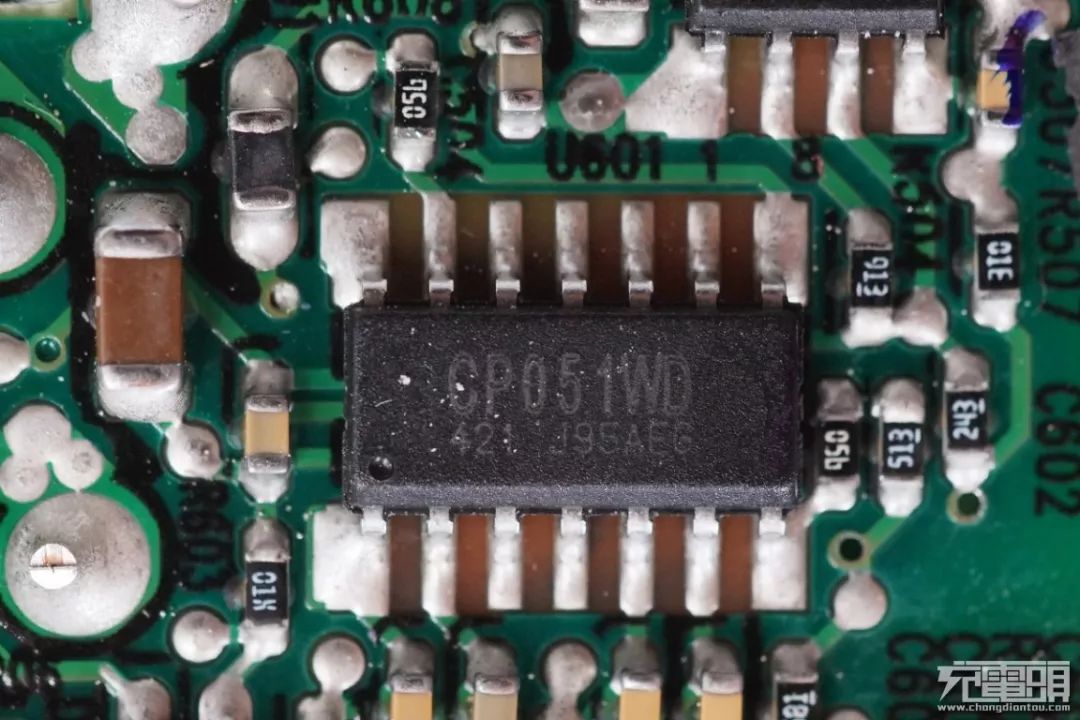

丝印CP051WD，控制芯片。

降压转换器，型号TPS54231，来自TI德州仪器，内置开关管，非同步整流需要外置肖特基二极管。

TI TPS54231详细资料。

B340A 3A肖特基二极管。

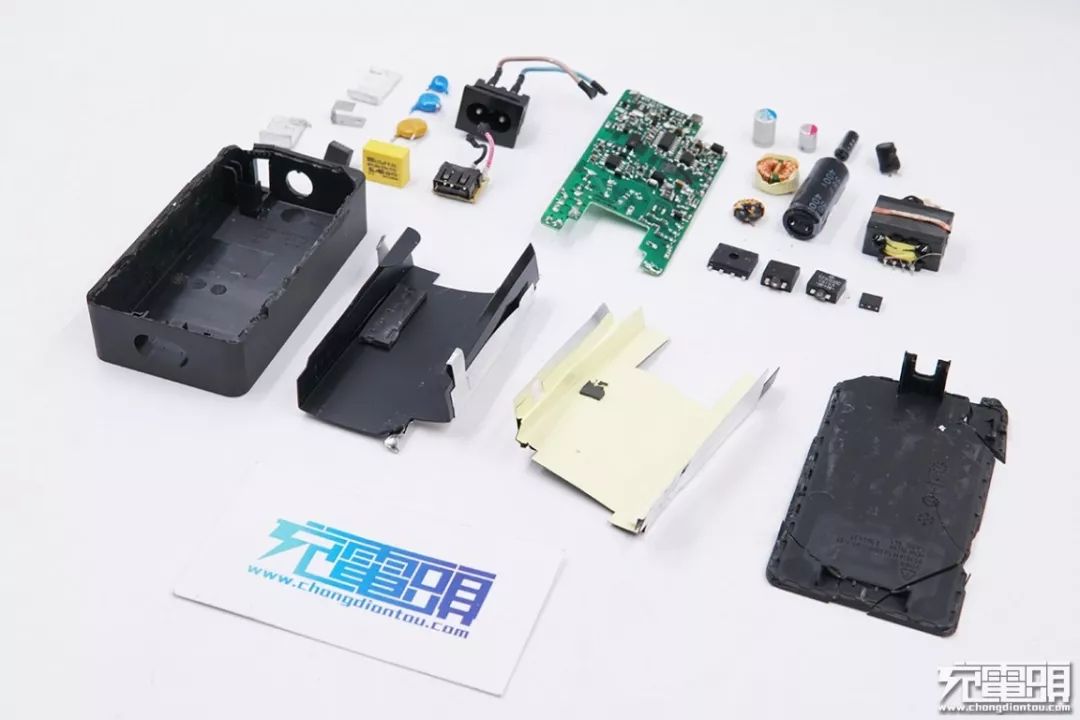

全部拆解完毕，来张全家福。

充电头网拆解总结

这款微软Surface原装电源适配器从外观上看，也是传统的笔记本电源适配器风格，30W输出功率用来给Surface平板电脑充电可以说恰到好处。充电头网通过拆解发现，内部使用的芯片均由业界知名厂商提供，如恩智浦的主控芯片TEA1738、美国万代AOS的初级开关AOWF11S60、德州仪器的降压转换器TPS54231等，用料扎实，可靠性有保证。此外内部进行大量注胶，并配有大面积散热片，而且主要发热元器件上更是配有专门的导热垫和散热片，散热性能良好，确保长时间工作不会积热。
