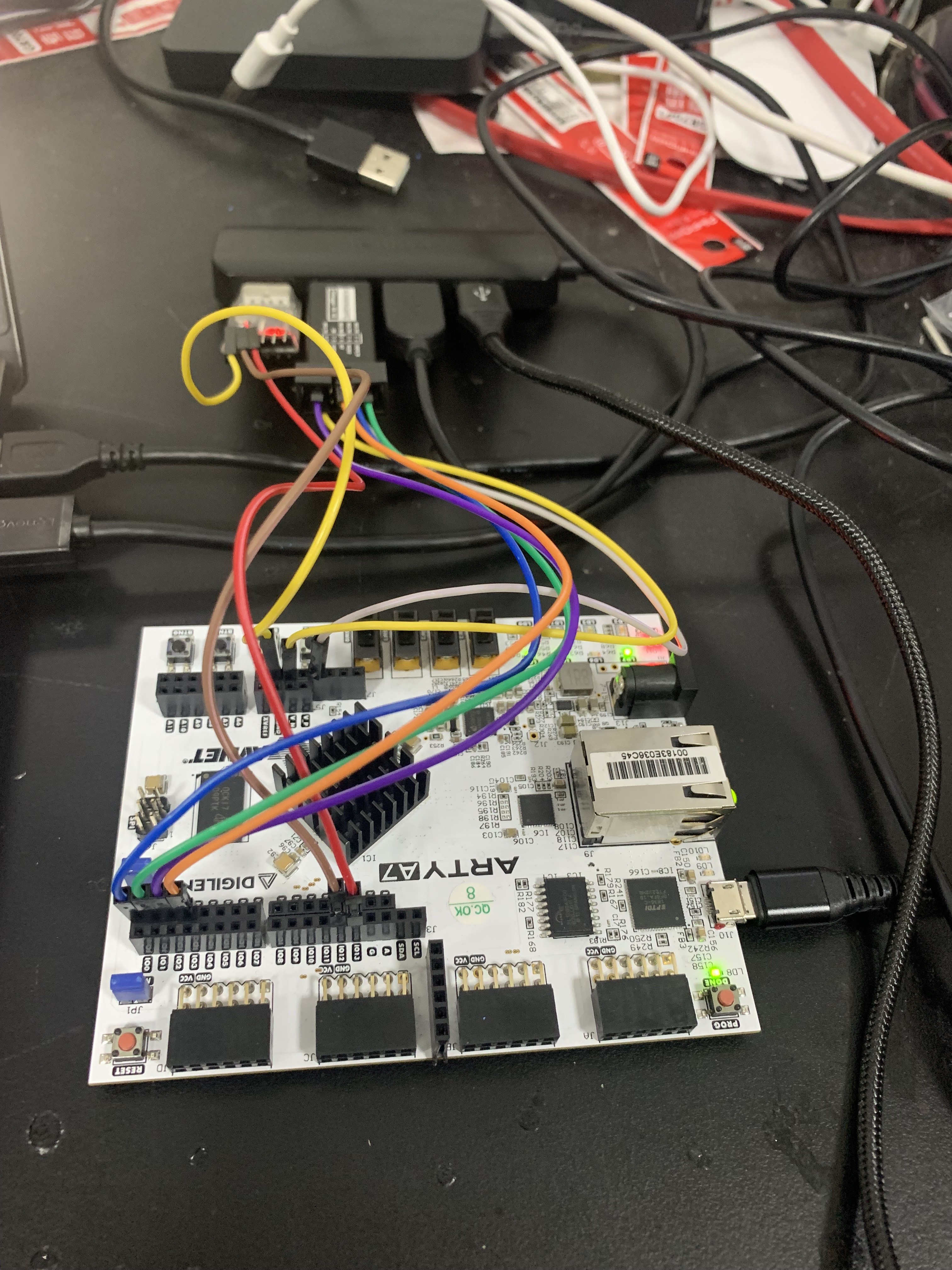

如图，我的蜂鸟处理器已经部署在Digilent ARTY-A7板子上，同时以标准要求对于Hummingbird Debugger Kit与FPGA的连接规范正常，采用了mcu_TDO、mcu_TDI、mcu_TCK以及mcu_TMS，
但是现在问题如下：

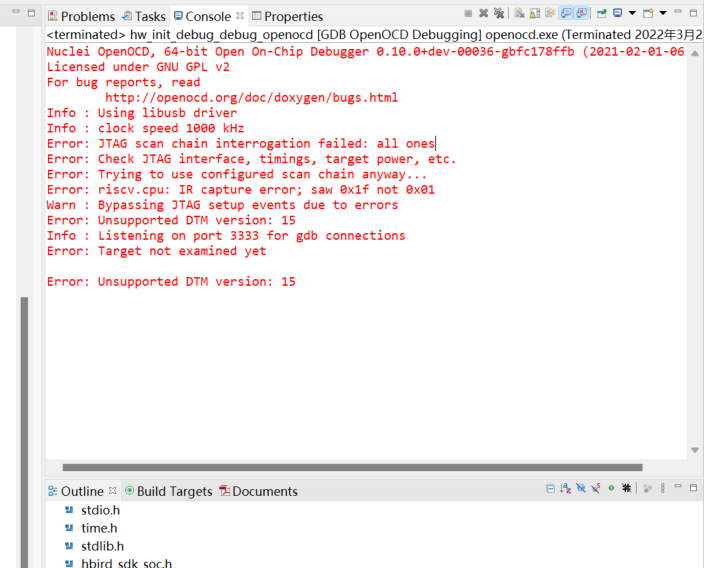

JTAG scan chain interrogation failed: all ones

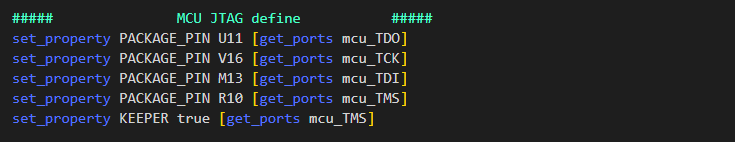

很明显就是找不到处理器核，但是目前的调试域引脚约束也已经按照胡老师之前的要求规范写好：

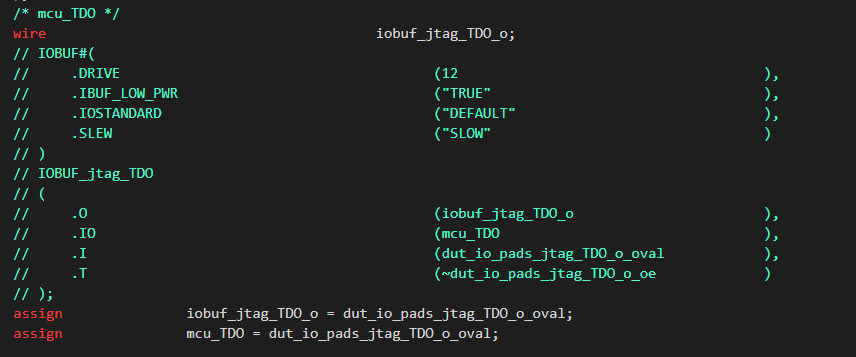

我目前很清楚是因为Hummingbird Debugger Kit无法正常识别我部署的处理器核，可能是因为作为inout的JTAG引脚无法正常接收数据/输出有效信息供JTAG识别，而我原本的JTAG引脚在原本的Verilog RTL设计中仍然保持原有的设计，
但是目前仍然维持着Debugger无法正常扫描的状态，很明显我一直排查到现在，判断可能是因为处理器的JTAG引脚出现问题，希望有人能够帮我解答我的窘境，谢谢。
