将subsys_mem.v 文件内AXI总线信号引出后，将项目完成综合与implement，此时可以创建新的IP

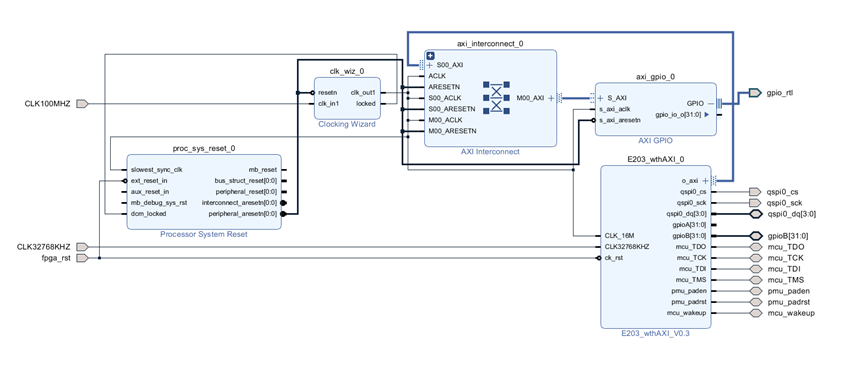

此时要注意的是，e203引出的AXI总线信号应该和mem.v的子模块icb2axi.v内AXI相关信号的方向一致，传出后，命名规则一致的信号会汇总为同一条总线，即图中的o_axi总线

到此，e203就加上了AXI总线，但是不能够顺利综合，原因是E203IP 在blockdesign中与其它IP组合成系统后，其时钟信号与复位信号应当保持一致，即e203内部的ck_rst信号与CLK_16M信号都应该引出到外界，再在blockdesign界面中加入clk_wiz模块IP与复位IP，在blockdesign中生成16MHz时钟信号接到e203，而e203内部不做任何IP调用。

这时，系统就能validate正常，随后的XDC文件按照master.xdc并根据wrapper.v文件中的IO定义来修改具体约束

在做的时候遇到过一些错误，相应的解决方案为：
1、将引出AXI总线后的E203包装为IP后，在blockdesign阶段显示缺少FREQ_HZ参数，这一参数可以在ip creator工具界面中的IO选项中选中AXI总线，点击edit找到parameter一栏中手动添加，或者在blockdesign阶段中补完，不是大问题
2、在包装IP时，需要注意的是AXI总线的时钟问题：必须在IO选项中选择AXI总线并右键点击clock选项，选定到16MHz时钟对应的时钟信号
3、在包装E203时，原本的IP，MCLK与ASYN_RST最好在ip_creator工具中选择保存.xci文件的选项
