【分享】 基于E203的GPIO、PLIC（LED、按键中断）
1 队伍介绍
报名编号: CICC1649
团队名称: 巴巴托斯
实现功能：中断是soc设计中必不可少的一环，其作用极为重要。本次实验通过控制添加外部自定义中断usr_irq_0来控制LED的亮灭。
2 中断的作用
在SoC (System on Chip)设计中，中断是一种机制，用于处理外部事件并暂停CPU的正常执行流程。当外部事件发生时，如输入/输出操作或定时器/计数器到达其计数限制等，硬件会发出中断请求信号，通知CPU停止当前正在执行的任务，保存当前状态并转而执行中断处理程序。
中断处理程序可以根据具体的应用程序需求，进行不同的处理，比如读取IO端口数据、更新内存中的计数器或标志位等，然后恢复CPU的原来执行流程。
中断是SoC中实现多任务处理和实时响应的核心机制，能够极大地提高系统的效率和可靠性。同时，设计高效的中断架构也是SoC系统设计中的重要环节之一。
3 e203内部的修改

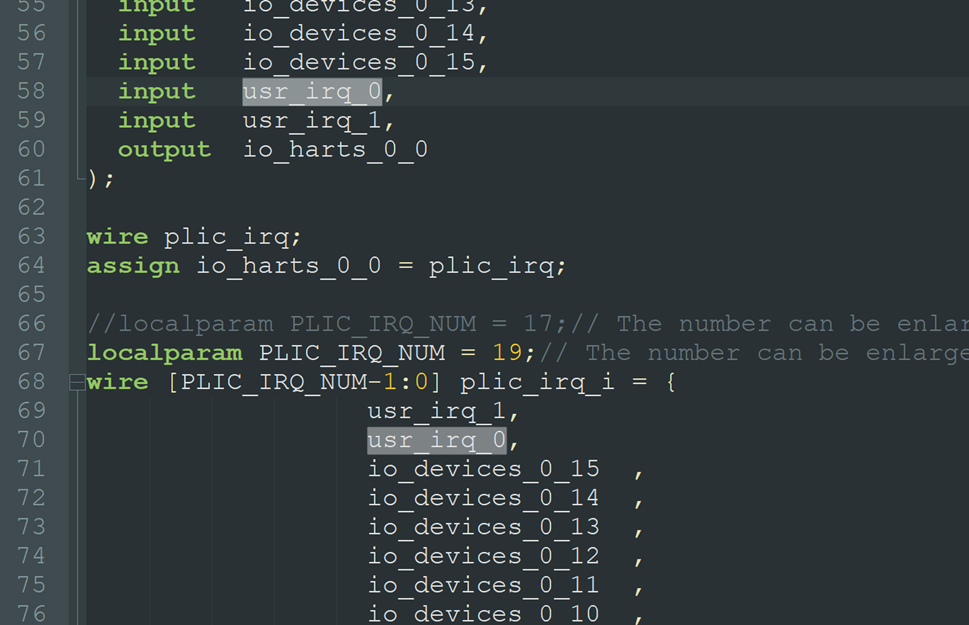

我们需要修改的文件位e203_subsys_main/e203_subsys_plic/sirv_plic_top.v中，将usr_irq_0以及usr_irq_1加入其中作为我们的外部中断源。

将其层层引出后得到的模块其中断引脚如下图所示

4 参考

参考：Nuclei_ddr200t原理图手册，官方提供的约束文件，确定能用的io口，有些io
别其他外设占用的

以及官方的gpio_toggle示例代码

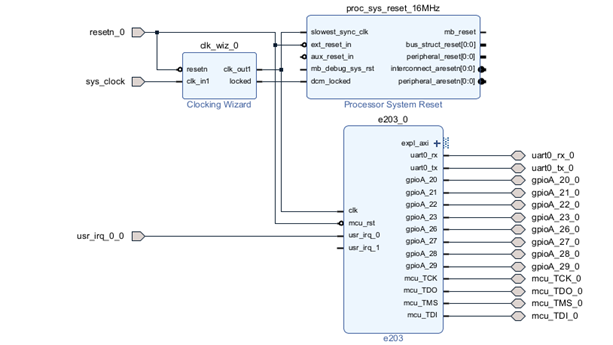

5 硬件BD文件的设计
Gpioa_20 -Gpioa_23：4个led灯；Gpioa_26 -Gpioa_28：3个KEY;
Usr_irq_0_0：一个key用于中断

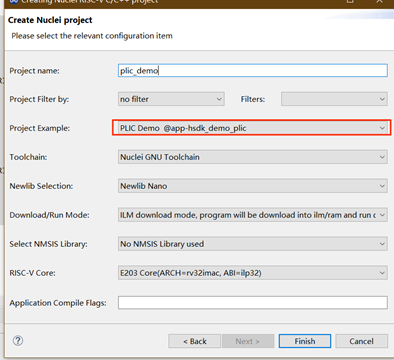

6 sdk的设计
两种方式：
1·参考官方例程自己修改

2·自己编写
（1） 在hbirdv2.h头文件中将__PLIC_INTNUM改为此时的中断数量，本实验中加入了两个中断扩展，因此将该参数改为19.

还可在其中加入新加中断的中断号，其分别为17，18.

（2） 修改main中代码
Led初始化及使能设置：

Irq中断设置，按下按键中断会自动跳转到该函数，翻转gpio23。

按下按键，使得usr_irq_o拉高触发中断并翻转led电平，达到一个控制亮灭的效果。

7.总结
本文详细介绍了中断机制在计算机系统中的作用，以及如何在e203处理器中利用外部中断来处理用户输入输出。除此之外，中断也能对设备响应和其他紧急任务进行处理。
