蜂鸟E203移植不成功(flash下载报错)

发表于开源蜂鸟E203 2021-01-04 21:03:08

6

7402

1

芯片 fpga 开发 FLASH 核心

最近在做蜂鸟E203软核的移植，但是在最后upload的时候一直提示这个错误：

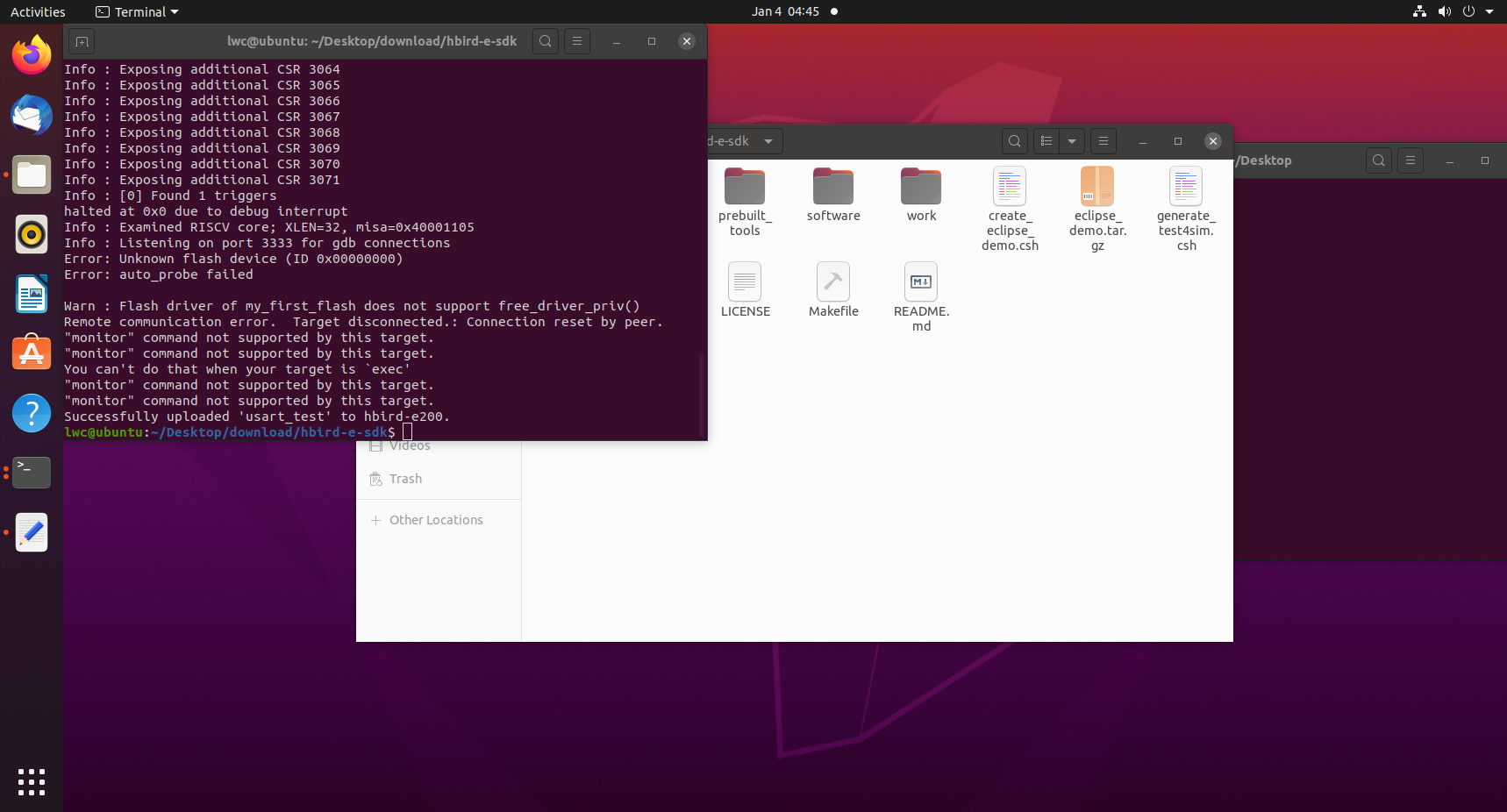

Error: Unknown flash device (ID 0x00000000)

同样的报错在win10下的eclipse环境中也有出现：

我没有使用芯来的开发板，用的是普通的FPGA核心板，FPGA芯片是alter的cycloneIV EP4CE15，下载器是芯来的下载器

flash方面，由于核心板没有额外flash，所以我用杜邦线外接了一个flash模块(芯片为W25Q16)用于存放MCU程序，外围电路连接方式与芯来开发板完全一样，只是我用的flash大小为2M(芯来开发板为4M)

此外，为了节省硬件资源以适配我的FPGA，在移植的时候我通过修改宏定义减小了ITCM、DTCM大小(64k->16k)，并移除了部分外设(PWM、I2C)，但这并不影响我运行自测试用例，仿真时一切正常

求大佬救命......

喜欢1次

用户评论 (6)

2024-05-22 20:43:01 X 1#

所以最后这个问题怎么解决的？

回复 1

登录 | 注册
2023-02-28 20:39:49 阳光照耀 2#

请问最后解决了问题了吗？我也有同样的问题

回复 0

登录 | 注册
2022-01-12 16:15:53 3#

我是移植到自己的xilinx A7板子上，也是碰到这个问题，卡了两天了。。。求解。。有看到的大神回复的话请at下我，万分感谢

回复 1

登录 | 注册
2021-04-09 13:50:03 再胖十斤 4#

雪天鱼：
加个qq一起讨论不？我qq736340716.最近为了准备比赛，也在移植蜂鸟e203，用的开发板是正点原子的达芬奇和黑金的AX7102

移植成功了吗，可以请教一下吗

回复 1

登录 | 注册
2021-01-05 10:42:58 雪天鱼 5#

加个qq一起讨论不？我qq736340716.最近为了准备比赛，也在移植蜂鸟e203，用的开发板是正点原子的达芬奇和黑金的AX7102

回复 0

登录 | 注册
2021-01-05 09:46:08 领主文 6#

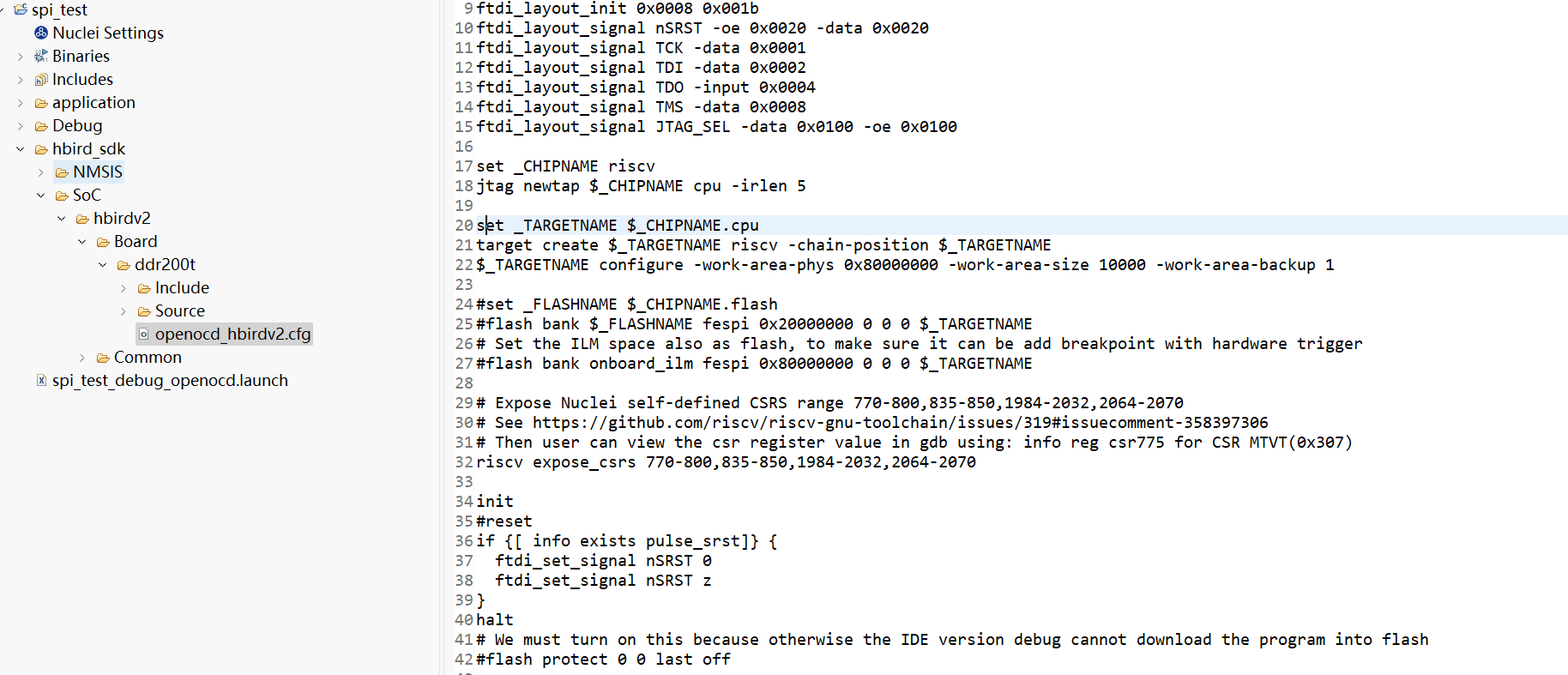

怀疑是openocd的cfg文件配置问题，可以找一个openocd的用户手册看一下，语法很简单，根据需要改一改再试试。

回复 0

登录 | 注册
