Xilinx XC7A100T版本的Hummingbird EV Kit原理图

发表于 开源蜂鸟E203 2021-02-02 19:45:53
8
2363
0

使用XC7A100T的Hummingbird EV Kit板子原理图跟75T的原理图是对应的吗?尤其是FGPA侧的管脚pin有什么变化吗?

先介绍一下背景:先不管新的200t的两款板子,芯来之前自己出过两块板子,分别是:

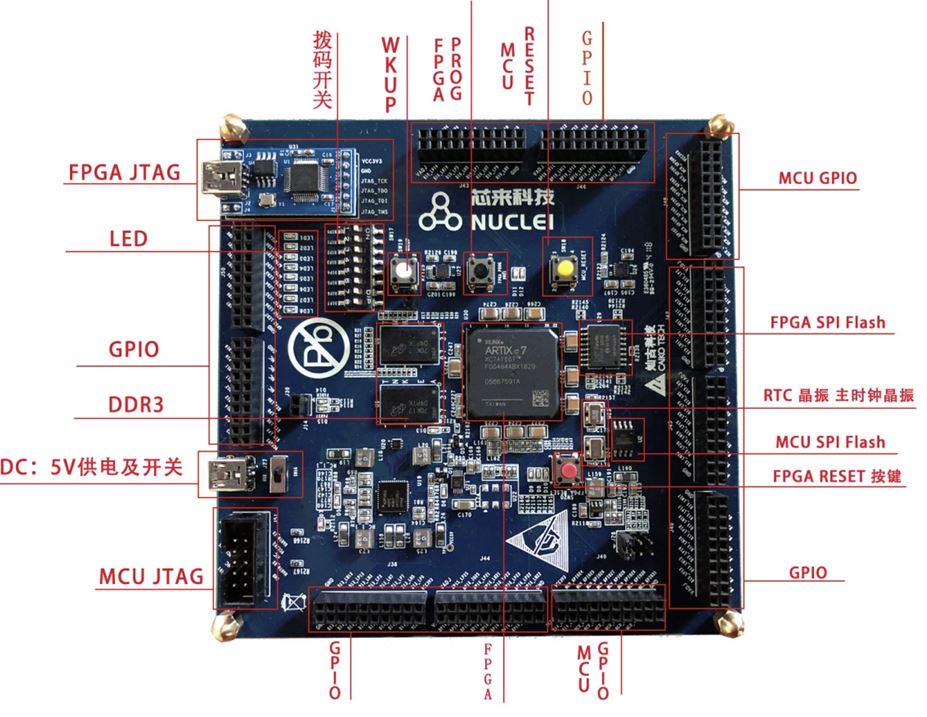

Nuclei EV Kit(简称蓝板子)FPGA芯片型号为XC7A100T

Hummingbird EV Kit(简称黑板子)FPGA芯片型号为XC7A75T

github上的fpga实现的tcl脚本里面的型号和相应的文档描述都是符合上面的对应关系的。

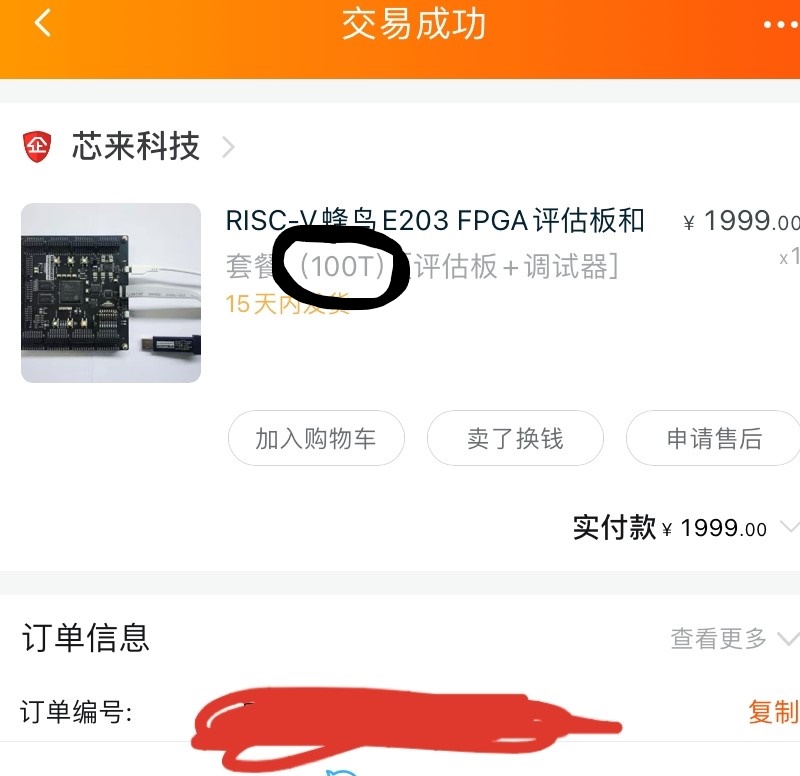

但是后来芯来又售卖了一款fpga型号为XC7A100T的黑板子,下面是我的淘宝截图,(github脚本里面Hummingbird EV Kit是75t的,当时我还不知道这些,vivado tcl和makefile也不熟,在上板时坑死我了,还在老版本论坛上分享了这个小bug)


发现这个bug之后,我就直接把github里面Hummingbird EV Kit脚本里面器件型号改成实际的100t,继续使用原来Hummingbird EV Kit的工程脚本,成功上板和开发了,后来就没有再管了,现在我回头拾起来RISCV,有一个疑问,就是改用了XC7A100T的Hummingbird EV Kit板子原理图还是对应的吗?尤其是FGPA侧的管脚pin有什么变化吗?我知道有很多相近系列和型号的FPGA芯片管脚是兼容的,只是片上资源不一样。

喜欢0
用户评论 (8)
  • 啊这这这

    2021-11-17 17:03:38 啊这这这 1#

    随云

    老师翻出来一块板子,

    Nuclei EV Kit(简称蓝板子)FPGA芯片型号为XC7A100T

    但是没有对应的资料了,应该如何获取原理图等资料?

    github e203里面就有

  • 随云

    2021-11-17 16:49:50 随云 2#

    老师翻出来一块板子,

    Nuclei EV Kit(简称蓝板子)FPGA芯片型号为XC7A100T

    但是没有对应的资料了,应该如何获取原理图等资料?

  • 啊这这这

    2021-02-03 10:04:08 啊这这这 3#

    领主文

    对,可以直接参考原理图

    好的,麻烦了

  • 领主文

    2021-02-03 09:49:01 领主文 4#

    啊这这这

    好的,感谢,除了xdc里面用到的管脚,原理图里面的两种型号FPGA本身管脚也是完全兼容的吧,比如我想根据原理图更换某个信号的pin位置,

    对,可以直接参考原理图

  • 啊这这这

    2021-02-03 09:48:06 啊这这这 5#

    领主文

    是完全兼容的,xdc可以直接用

    好的,感谢,除了xdc里面用到的管脚,原理图里面的两种型号FPGA本身管脚也是完全兼容的吧,比如我想根据原理图更换某个信号的pin位置,

  • 领主文

    2021-02-03 09:35:07 领主文 6#

    啊这这这

    100t版本的Hummingbird EV Kit和75t版本的原理图是完全兼容的吗?主要这会影响fpga芯片的管脚分配,我认为应该是直接兼容,因为我直接只改了型号,管脚分配xdc直接用也没遇到什么问题,100t和75t型号是不影响管脚分配的

    是完全兼容的,xdc可以直接用

  • 啊这这这

    2021-02-02 20:00:58 啊这这这 7#

    100t版本的Hummingbird EV Kit和75t版本的原理图是完全兼容的吗?主要这会影响fpga芯片的管脚分配,我认为应该是直接兼容,因为我直接只改了型号,管脚分配xdc直接用也没遇到什么问题,100t和75t型号是不影响管脚分配的

  • 啊这这这

    2021-02-02 19:47:35 啊这这这 8#

    蓝色的那款我只是对比说明问题,我主要想问的是黑色款的也就是Hummingbird EV Kit,
