【求助】 外设LED不亮

发表于 GD32VF103 MCU 2021-04-05 16:52:11
7
141
0

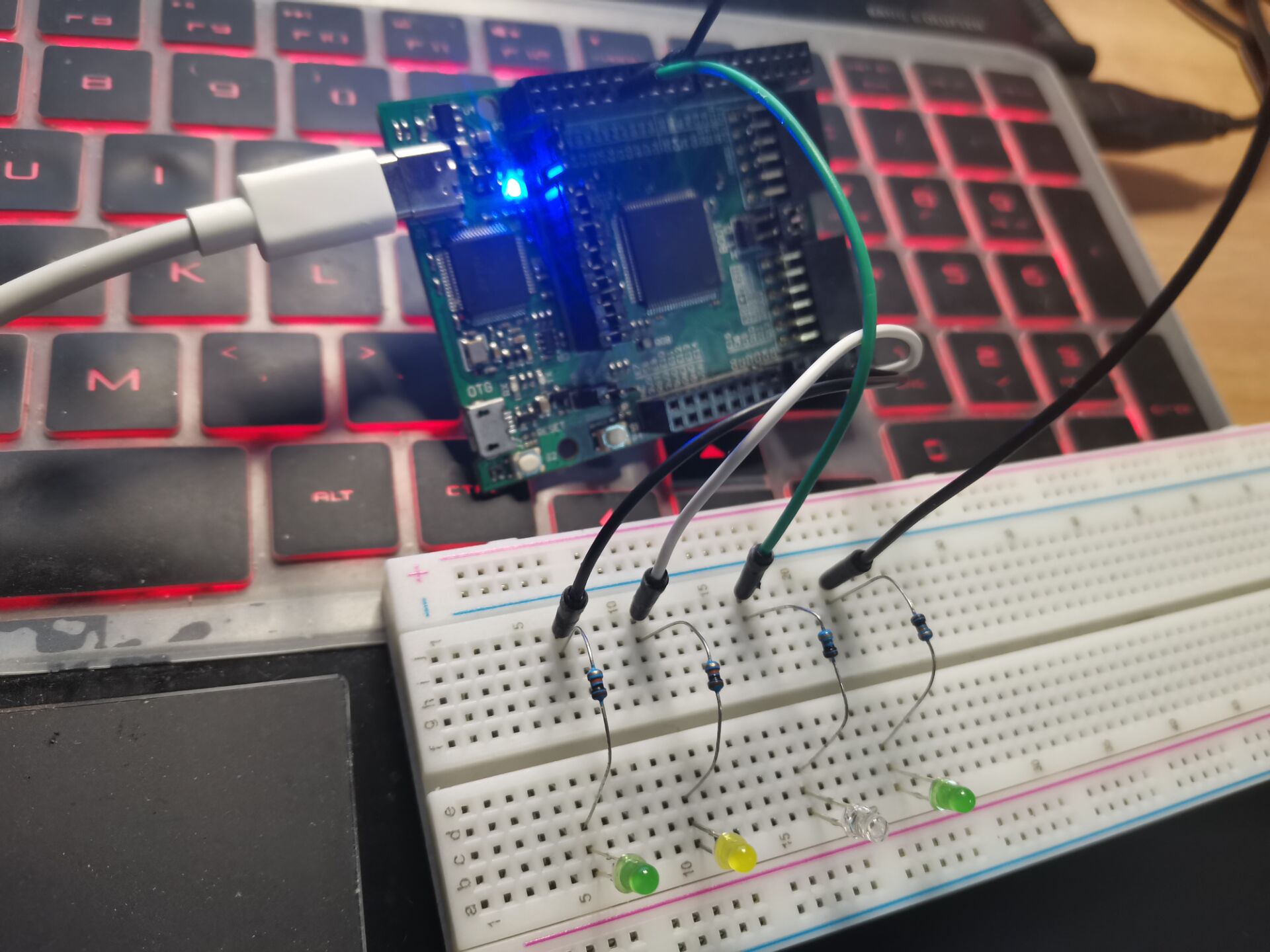

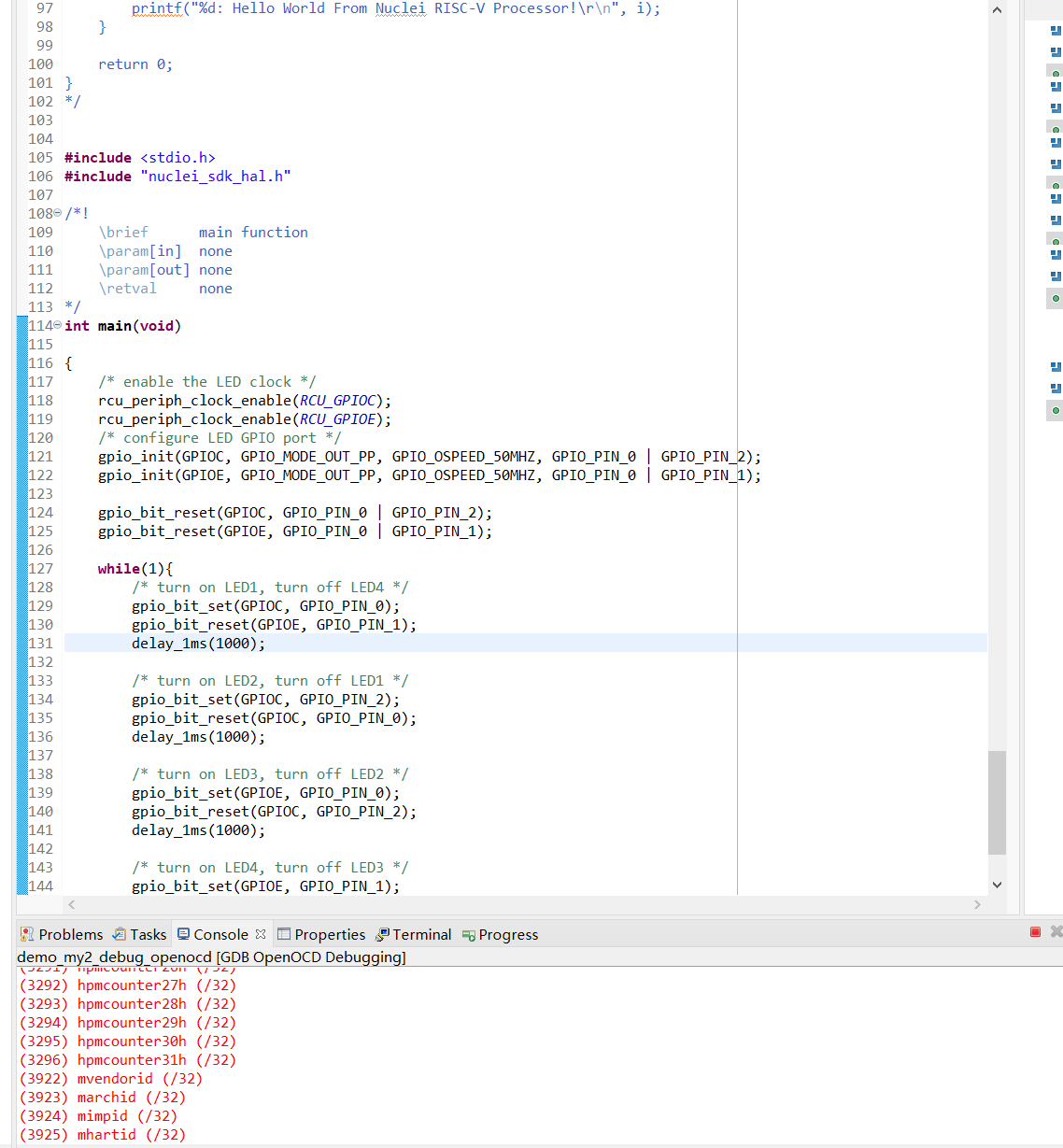

在RVSTAR板子上接LED,程序编译运行成功,但是LED为什么没有亮?

喜欢0
用户评论 (7)
  • promise

    2021-04-07 22:42:22 promise 1#

    领主文

    负极那一排你外接了电源了哈,注意电压一致,最好板子上连一个gnd出来。还不亮就要检查LED正负极是否接反以及LED本身是否能点亮,是不是电阻给高了之类的。这一步没问题再改一下代码,只控制一个gpio一直为高电平或低电平,接个万用表之类的看一下是否有电压。

    解决了,谢谢!

  • 领主文

    2021-04-06 15:34:30 领主文 2#

    promise

    最新的图片我已经放上来了

    负极那一排你外接了电源了哈,注意电压一致,最好板子上连一个gnd出来。还不亮就要检查LED正负极是否接反以及LED本身是否能点亮,是不是电阻给高了之类的。这一步没问题再改一下代码,只控制一个gpio一直为高电平或低电平,接个万用表之类的看一下是否有电压。

  • promise

    2021-04-06 15:29:12 promise 3#

    领主文

    这样,你先确认led连接没有问题。看你面包板上led正负极都连在一起了,这肯定是不对的,可以去查一下面包板用法的相关资料。

    最新的图片我已经放上来了

  • promise

    2021-04-06 15:27:42 promise 4#

    领主文

    这样,你先确认led连接没有问题。看你面包板上led正负极都连在一起了,这肯定是不对的,可以去查一下面包板用法的相关资料。

    之前确实犯了错误,但是现在重新连接过后检查了应该电路没有问题(重新加图加不了,等会我再试试放图上来),还是点不亮。

  • 领主文

    2021-04-06 08:55:19 领主文 5#

    promise

    接了之后还是不亮,是程序有问题吗

    这样,你先确认led连接没有问题。看你面包板上led正负极都连在一起了,这肯定是不对的,可以去查一下面包板用法的相关资料。

  • promise

    2021-04-05 22:38:54 promise 6#

    领主文

    led另一边没接VCC或GND,没有形成通路。

    接了之后还是不亮,是程序有问题吗

  • 领主文

    2021-04-05 19:13:41 领主文 7#

    led另一边没接VCC或GND,没有形成通路。
