【分享】 基于蜂鸟E203(一代)的添加外设基本总线读写操作简要介绍

发表于 全国大学生集成电路创新创业大赛 2021-06-09 14:11:32
7
2820
4

队伍介绍

 比赛小队名:强强联合。报名编号:CICC1316

二、硬件配置地址寄存器

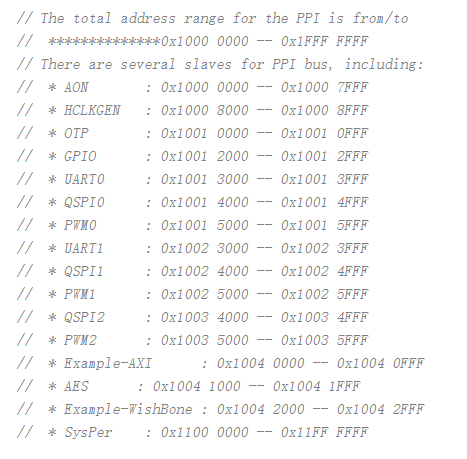

由蜂鸟E203 SoC的总线地址分配表可知,私有外设总线接口的总区间为 0x1000_00000x1FFF_FFFF,而真正用到的只有0x1000_0000~0x1003_5FFF。

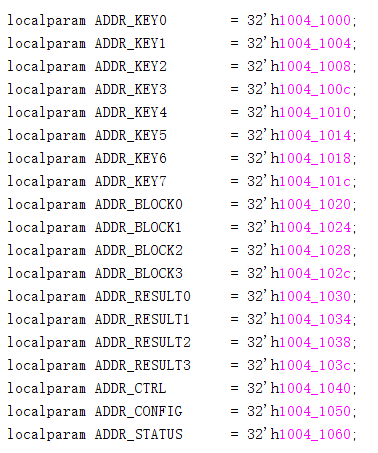

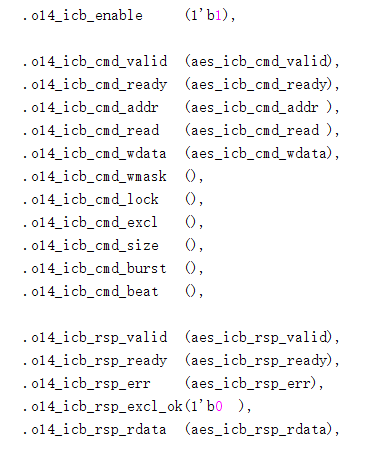

还剩下很大一块地址可以提供给用户进行使用。在本次设计中,开辟了以0x1004_1000为基地址的一片地址区间,并定义了几个地址寄存器

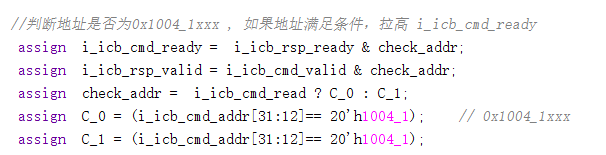

握手信号

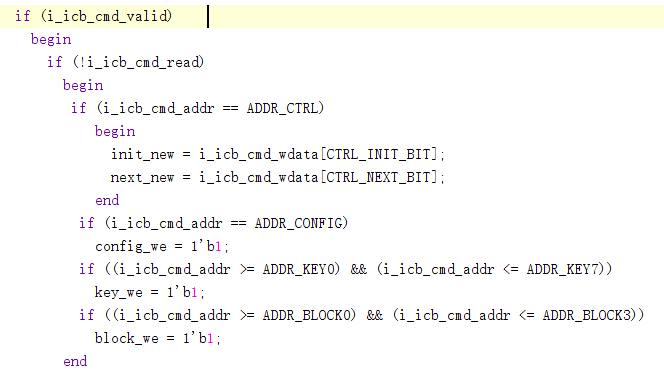

写数据


读数据


三、总结

这篇贴子简单分享了蜂鸟E203 SoC的硬件配置地址寄存器的方法,本人能力有限,难免可能会出现疏漏,但还是希望能够帮助到大家,同时也希望大家指正,祝各参赛队比赛顺利!
