大家好，我们是第五届集创赛好家伙团队，队伍编号为CICC1061。本帖将分享我们团队，在Windows操作系统下使用vivado将设计的电路烧写到MCU200T开发板上的FLASH中的方法。通过将硬件电路的比特流文件烧写到板载FLASH内，开发板上电时将自动地从FLASH中读取比特流文件自动完成FPGA硬件电路的烧写。这样就不必每次调试软件之前都需要重新打开vivado工程下载bitstream，可以更加方便地进行嵌入式软件开发。
首先打开vivado工程，综合，实现，generate bitstream都通过后，连接开发板。打开hardware manager，选择auto connect。
点击后会弹出一个窗口：
点击确定，会弹出以下窗口。
然后我们按照下图的方法去生成这个文件：
如图编辑：
特别注意这里的第6步：如果你的设计没有data files，那在这一步就不要勾选"Load data files"

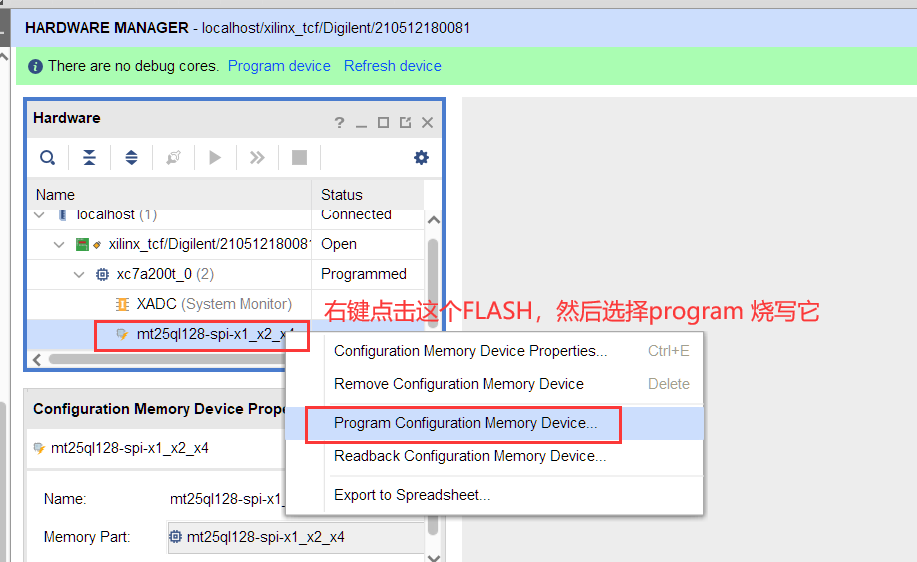

至此MCS文件已经准备完毕，接下来我们把它烧写进开发板上的FLASH.
点击OK，等待完成烧写。这一步可能需要一些时间。耐心等待或者去做别的事都行。
烧写完成后vivado软件会有弹窗提示。
此时再关闭开发板的电源，等待几秒后上电重启，就会自动从开发板的FLASH重载刚刚烧进去的新的MCS文件了。
