首先讲一下我的操作过程吧。

首先，我下载了开源的蜂鸟E203处理器，新建了一个自己的vivado工程，并将rtl目录里的所有.v文件和fpga目录里的一个system.v文件加入到我的工程里，并添加了缺失的几个ip，如mmcm和复位模块。仿真过后发现其能正常工作。

由于我使用的是自己的一块A7的开发板，没有提供频率为32.768KHz的时钟，因此将我100MHz的时钟分频成了32.768KHz这个低速时钟供SoC使用。

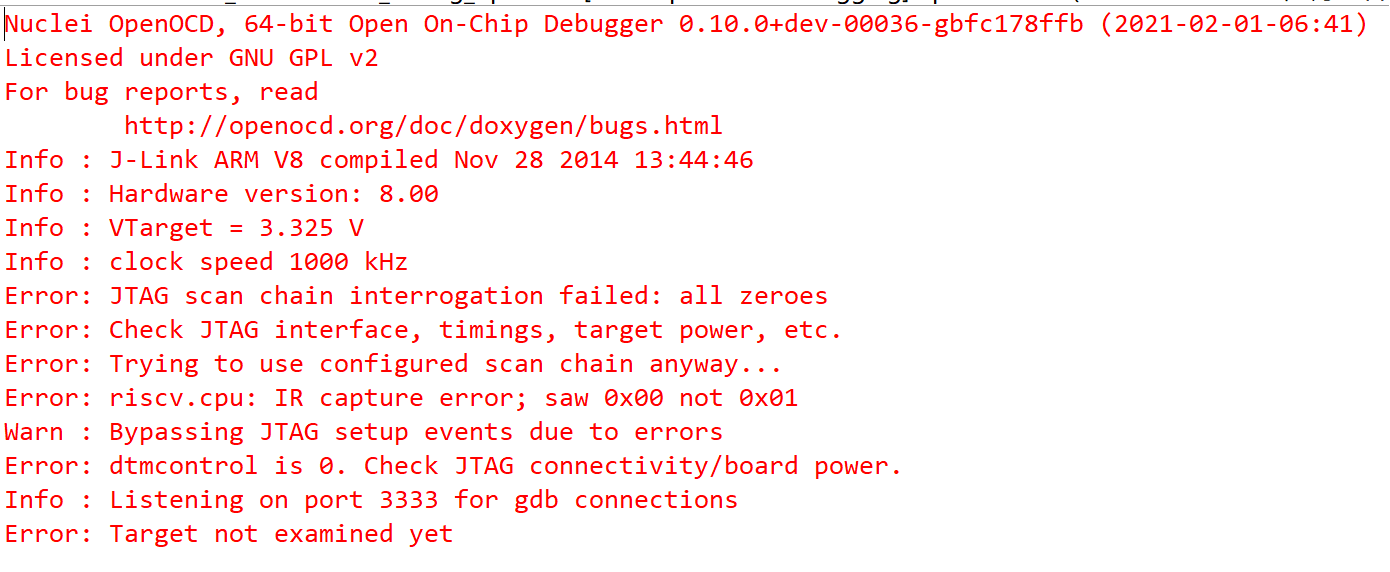

接下来下载比特流到我的板子上，将一个J-Link通过GPIO接到蜂鸟E203的jtag上，用NucleiStudio软件通过GDB OpenOCD Debugger调试，软件报错如下：

前面它提示了我的J-Link信息，说明软件成功检测到了我的J-Link，但是后面的error说明J-Link没有接到JTAG上，没有接收到JTAG发送过来的信息。

我检查了很多次，确定J-Link和板子之间的连线没有问题，所以我怀疑我的蜂鸟E203没有正常工作，才导致了没法进入调试状态。

我其实不太清楚蜂鸟E203正常工作时各信号应该怎样变化，但我发现有一个信号：dut/u_e203_subsys_top/sysfio_icb_cmd_addr，它仿真结果和上版后ila抓取的结果不太一样，其中仿真结果一开始一直为0x1004，后面有一些其他的变化（没有截图出来），看起来比较正常；而ila抓取的结果它就只是一直在0x00和0x02之间反复横跳，感觉这个变化很奇怪，也是因此我才推测我的蜂鸟E203没有正常工作。下面两张图中，上面的为仿真结果，下面的为ila抓取结果。

我觉得有可能是那个低速时钟的问题？所以我要如何在没法进入调试状态的情况下确定蜂鸟E203是否正常工作呢？如果蜂鸟E203没有正常工作，我要如何找出问题所在呢？或者是在其它部分出现了问题才导致了我的调试失败？如有大佬能够解决我的问题，我将不胜感激！
