NucleiStudio的进阶学习

修订历史

版本号 修订日期 修订的章节 修订的内容
1.0.0 2020/09/22 N/A 初始版本

1. 从已有项目直接导入创建新项目

本节将介绍如何使用IDE从已有项目直接导入创建新项目，本文以RV-STAR的项目包为例进行导入，项目包存放在（https://github.com/riscv-mcu/Nuclei-Studio_IDE-Project-Package）。如图 1‑1所示，如需其它项目包请与芯来科技联系。

在基于Windows的Nuclei Studio IDE开发环境中，如果用户使用“无模板手动创建工程”，也需要加载此项目包中的nuclei-sdk文件夹，相关内容会在下一节中具体介绍。

图 1‑1 位于github上面的项目包

将nuclei-eclipse_demo.rar压缩包下载解压后，内容如图 1‑2所示，分别为：

图 1‑2 选择导入的项目

  • 项目包的描述文件.setting，.project和.cproject

  • 项目包的Debug设置文件*.launch

  • nuclei_sdk文件夹

该文件夹下存放部分SDK源代码。

  • application文件夹

此文件夹包含hello_world样例程序的main函数源代码。

下一步导入下载好的项目包，导入步骤如下：

  • 在菜单栏中选择“File—>import”。

  • 如图 1‑3所示，选择“Existing Project into WorkSpace”后，点击“Next”。

图 1‑3选择导入的方式

  • 点击“Browse”，选择需要导入的项目路径，如图 1‑4所示，

图 1‑4选择需要导入的项目

  • 需要的导入的项目成功被IDE识别，点击“Finish”如图 1‑5所示

图 1‑5识别出要导入的项目

  • 在IDE的项目资源管理器中显示导入项目的目录结构如图 1‑6所示。已有项目的Nuclei SDK文件夹仅包含helloworld使用到的文件，需要更多的Nuclei SDK源码请访问Github（https://github.com/riscv-mcu/hbird-sdk）获取源码。

图 1‑6显示项目的文件结构

2. 无模板手动创建项目

本节将介绍如何使用手动方式在Nuclei Studio IDE创建一个用户自定义的Hello World项目。该方法除了创建项目之外，还需要手动设置各种选项和路径，详细步骤如下。

2.1. 手动创建项目

  • 在菜单栏中选择“File—> New —> C/C++ Project”。如图 2‑1所示。

  • 如图 2‑2所示，在弹出的窗口中设定如下参数。

    • Project name：项目命名，这里我们命名为2_helloworld。

    • Use default location：如果勾选了此选项，则会使用默认Workspace文件夹存放此项目。

    • Project type：选择“Hello World RISC-V C Project”。

然后点击Next进入下一步

  • 如图 2‑3所示，在弹出的窗口中设置Hello World项目的基本信息。

    • 确保“Source”选项内容为空，直接单击“Next”进入下一步。

  • 如图 2‑4所示，在弹出的窗口中设置项目的调试或者发布属性。

    • 该步骤可以使用默认信息不做任何修改，直接单击“Next”进入下一步。

  • 在弹出的窗口中设置项目所使用的RISC-V工具链。

    • 此处不要配置，直接选择“Finish”，至此便完成了Hello World项目的创建。

  • 创建完成的Hello World项目界面如图 2‑5所示。

  • 新建一个application文件夹。如图 2‑6，在工程处右击选择New —> Folder，输入application，点击“Finish”完成新建工程，如图 2‑7。将main.c拖入application文件夹完成文件分类。

图 2‑1新建C/C++ Project

图 2‑2设置C Project项目名和类型

图 2‑3设置Hello World项目的基本信息

图 2‑4设置项目的调试或者发布属性

图 2‑5创建完成Hello World项目的界面

图 2‑6打开新建文件夹

图 2‑7完成新建文件夹

2.2. 配置项目的nuclei_sdk

本节介绍如何将nuclei_sdk加入到项目中，SDK的具体内容本文不做详细介绍，可以参考https://doc.nucleisys.com/nuclei_sdk/index.html。如果需要使用SDK的其他源文件，请到Github获取全部的Nuclei SDK源码，链接如下：https://github.com/Nuclei-Software/nuclei-sdk。本节仅介绍将nuclei_sdk中helloworld需要的文件加入到项目的步骤，具体步骤如下：

  • 进入Nuclei Studio的2_helloworld项目，按照如下步骤添加nuclei_sdk源文件。

    • 如图 2‑8所示，在Project Explorer栏中选中2_helloworld项目，单击鼠标右键，选择“Properties”打开工程设置页面。

    • 如图 2‑9所示，在弹出的窗口中单击“Resource”，在右侧的Location栏目中单击其最右侧的箭头图标

      ，则会弹出文件窗口进入2_helloworld项目的文件夹位置。

    • 将图 1‑1中介绍的nuclei-eclipse_demo.rar压缩包中的nuclei_sdk文件夹复制放于2_helloworld项目的目录下，如图 2‑10所示。

    • 回到Nuclei Studio，在Project Explorer栏中选中2_helloworld项目，单击鼠标右键，选择“Refresh”，如图 2‑11所示。

    • Refresh之后2_helloworld项目的下便可以看到nuclei_sdk文件夹，如图 2‑12所示，至此便完成了nuclei_sdk源文件的导入。

图 2‑8打开工程设置选项页面

图 2‑9在弹出窗口进入hello_world项目的文件夹位置

图 2‑10 添加nuclei_sdk文件夹

图 2‑11刷新工程

图 2‑12 新建项目目录下的文件夹

3.1. 配置项目的编译和链接选项

请参考第三章，Nuclei Studio编译选项设置。

3. Nuclei Studio编译链接选项设置

3.1. 配置项目的编译和链接选项

为了使项目源代码能够被正确编译，需要配置编译和链接选项。

注意：本节中设置的编译与链接选项均为GCC工具链的常用选项，与在Linux环境中使用时的同名选项含义一致，本节在此不做赘述介绍。

配置编译与连接选项的步骤如下：

  • 在Project Explorer栏中选中2_helloworld项目，单击鼠标右键，选择“Properties”。

  • 在弹出的窗口中，展开C/C++ Build菜单，单击“Setting”，在右侧的Tool Settings栏目中进行设置。

  • 如图 3‑1所示，选中Target Processor，我们的内核是N205，因此需要按照图所示勾选配置选项，分别如下。

    • Architecture：选择RV32I。

    • Multiply extension（RVM）：需勾选。

    • Atomic extension（RVA）：需勾选。

    • Compressed extension（RVC）：需勾选。

    • Integer API：选择“ILP32”。

    • Floting Point ABI：none。

    • Code model：选择“Medium Any”。

    • 单击右下角的“Apply”按钮。

图 3‑1配置Target Processor选项

  • 如图 3‑2所示，选中“Optimization”，按照图所示勾选配置选项。

    • Optimization Level：选择Optimization Most (-O2)。

    • 依次勾选：

      • Function Sections (-ffunction-sections)

      • Data Sections (-fdata-sections)

      • No common unitialized (-fno-common)

注意：上述选项均为通用的GCC编译优化选项，请用户自行查阅GCC手册了解其含义。

  • 单击右下角的“Apply”按钮。

图 3‑2配置Optimization选项

  • 如图 3‑3所示，选中Debugging，按照图中所示勾选配置选项，分别为：

    • Debug Level：选择Default (-g)。

    • 单击右下角的“Apply”按钮。

图 3‑3配置Debugging选项

  • 选中GNU RISC-V Cross C Linker的General。

    • 如图 3‑4所示，按照如下步骤设置链接器的所需的链接脚本。

      • 选中右上角的加号按键。

      • 在弹出的窗口中单击“Workspace”按钮。

      • 这里我们使用FLASHXIP下载模式对应的gcc_gd32vf103_flashxip.ld文件。在弹出的窗口中选择NucleiStudio文件包中的nuclei_sdk/SoC/gd32vf103/Board/gd32vf103v_rvstar/Source/GCC文件夹下 gcc_gd32vf103_flashxip.ld文件。

      • 设置完毕请单击右下角的“Apply”按钮。

图 3‑4配置链接脚本

  • 如图 3‑5所示，按图所示勾选配置选项，分别如下。

    • Do not use standard start files (-nostartfiles) 。

    • Remove unused sections (--gc-sections)。

    • 单击右下角的“Apply”按钮。

    • 注意：上述选项均为通用的GCC链接选项，请用户自行查阅GCC手册了解其含义。

图 3‑5配置链接的General选项

  • 如图 3‑6所示，选中GNU RISC-V Cross C Linker的Miscellaneous，按照图所示勾选配置选项。

    • 勾选“Use newlib-nano”。

    • 因为Hello World程序的Printf不需要打印浮点数，所以不要勾选“Use float with nano printf”。

    • 单击右下角的“Apply”按钮。

图 3‑6配置链接的Miscellaneous选项

3.2. 配置项目的包含路径和文件

为了能够正确编译nuclei_sdk文件夹中的源文件，需要按照如下步骤配置项目的包含路径和包含文件。

  • 如图 2‑8所示，在Project Explorer栏中选中2_helloworld项目，点击鼠标右键，选择“Properties”。

  • 在弹出的窗口中，展开C/C++ Build菜单，单击“Setting”，在右侧的Tool Settings栏目中进行设置。

  • 如图 3‑7所示，选中GNU RISC-V Cross C Assembler的Includes，按照图中所示配置包含文件，步骤如下。

    • 在Include paths栏目单击加号键。

    • 在弹出的窗口中单击“Workspace”，弹出Folder selection窗口。

    • 在Folder selection窗口中选择项目的nuclei_sdk目录下的NMSIS>Core>Include文件夹。

    • 在右下角单击“Apply”完成配置。

  • 采用上述方法，依次添加nuclei_sdk目录下的nuclei_sdk/SoC/gd32vf103/Board/gd32vf103v_rvstar/Include，application ，nuclei_sdk/NMSIS/Core/Include，nuclei_sdk/SoC/gd32vf103/Common/Include和nuclei_sdk/SoC/gd32vf103/Common/Include/Usb文件夹作为包含路径，并采用同样的方法为GNU RISC-V Cross C Compiler的Includes栏目设置包含路径。设置完成后的界面如图 3‑8所示。

图 3‑7设置GNU RISC-V Cross C Assembler的Includes栏目包含路径

图 3‑8设置GNU RISC-V Cross C Compiler的Includes栏目包含路径

4. 基于已有的Makefile创建项目

本节将介绍如何使用已有的Makefile在Nuclei Studio IDE创建一个使用Makefile的Hello World项目。请先下载Nuclei SDK，Github链接为：https://github.com/Nuclei-Software/nuclei-sdk。该方法除了创建项目之外，还需要手动设置各种选项和路径，这里以helloworld为例，详细步骤如下。

4.1. 手动新建项目

在菜单栏中选择“File—> New —> Makefile Project with Existing Code”。如图 4‑1所示。

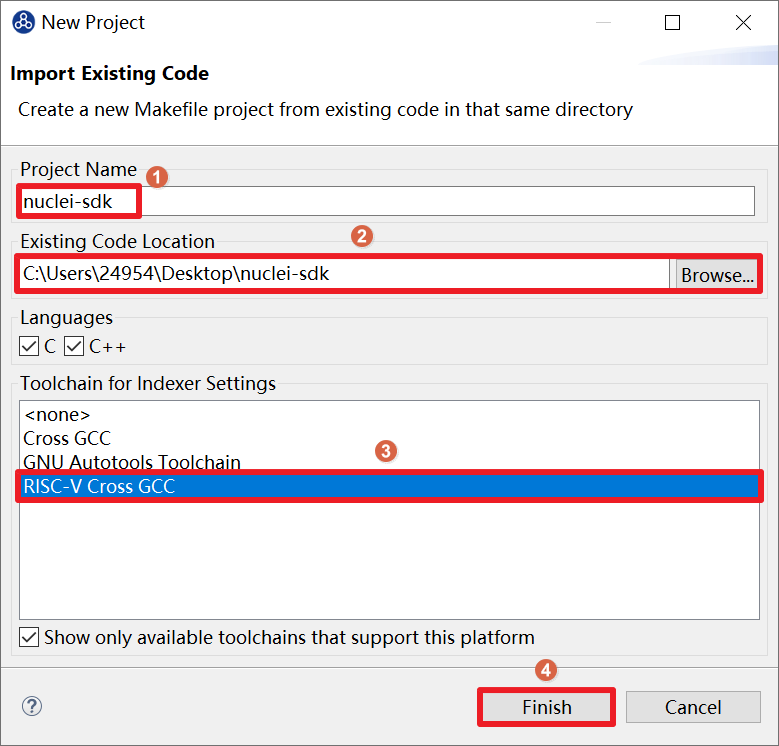

如图 4‑2所示，在图标1处输入工程名，这里我们命名为nuclei-sdk。在图标2处输入SDK的实际路径。在图标3处选择“RISC-V Cross GCC”。点击图标4完成新建项目。

图 4‑1新建基于Makefile的工程

图 4‑2设置工程选项

4.2. 设置Makefile路径和Build选项

右击新建好的工程，选择“Properties”打开设置页面，如图 4‑3，选择“C/C++ Build”，在“Build Location”中选择“Workspace”。在弹出的弹窗中选择“application –> baremetal –> helloworld”点击“OK”再点击“Apply”保存。

图 4‑3配置Makefile路径

如图 4‑4，在“C/C++ Build”中选择“Behavior”栏目，确保勾选“Build（Incremental Build）”选项并输入“all SOC=gd32vf103 BOARD=gd32vf103v_rvstar DOWNLOAD=flashxip”。完成后点击“Apply”保存修改。

图 4‑4配置Build选项

5. 工程内各文件夹内容介绍

模板工程包含两个文件夹：application（用来存放应用文件）和nuclei_sdk（用来存放工程使用到的SDK文件）。application文件夹一般包含main.c等文件，不同工程其包含的内容不尽相同，在这里不做一一介绍。本节会较详细的介绍nuclei_sdk的内容。

由于nuclei_sdk文件夹仅包含当前工程使用到的sdk文件，所以不同工程此文件夹内容会有所不同。本节介绍Nuclei SDK中例程中使用到的部分文件。

NMSIS：全称Nuclei MCU Software Interface Standard，实际工程中仅包含NMSIS的部分文件。

  • Core：NMSIS-Core为基于Nuclei N/NX级别处理器的设备实现了基本的运行系统，允许用户访问处理器核心，并且为外设提供硬件抽象层。

  • DSP：包含使用NMSIS-DSP库的头文件，仅在使用DSP库时添加。

  • NN：包含使用NMSIS-NN库的头文件，仅在使用NN库时添加。

  • Library：包含编译好的DSP和NN库，仅在使用DSP和NN库时添加。

OS：包含操作系统的文件。Nuclei SDK提供了操作系统的例程，包括FreeRTOS，UC/OS II和RTThread。使用不同的操作系统需要包含对应名字的文件夹。

SoC：包含gd32vf103芯片相关的SoC部分，使用时只需添加对应芯片的文件夹。下文对SoC文件夹内容分别进行介绍。

  • gd32vf103：存放gd32vf103相关内容。

    • Board：存放开发板相关内容。

      • Gd32vf103v_rvstar：存放RV-STAR相关内容，包括OpenOCD的cfg文件。

        • Include：包含硬件抽象层的头文件部分。

        • Source：包含硬件抽象层的实现部分。

          • GCC：用于存放GCC编译器使用的链接脚本。

    • Common：存放驱动，启动文件，桩函数，中断处理函数。

      • Include：驱动头文件部分。有关驱动索引请参考第6章。

      • Source：包含系统相关函数，启动文件，驱动实现部分，桩函数。

        • Drivers：包含驱动函数实现部分。

        • GCC：包含启动文件和异常处理和中断处理部分。

        • Stubs：包含桩函数。

以上为工程常用的文件部分，想要获取Nuclei SDK的全部源码请到Github（https://github.com/Nuclei-Software/nuclei-sdk）或码云（https://gitee.com/Nuclei-Software/nuclei-sdk）下载。想要更深入了解Nuclei SDK可以阅读Nuclei SDK在线文档（https://doc.nucleisys.com/nuclei_sdk/）。

想要获取NMSIS的全部源码请到Github（https://github.com/Nuclei-Software/NMSIS）或码云（https://gitee.com/Nuclei-Software/NMSIS）下载。想要更深入了解NMSIS可以阅读NMSIS在线文档（https://doc.nucleisys.com/nmsis/）。

6. 驱动索引

RV-STAR外设部分驱动对应头文件在nuclei-sdk\SoC\gd32vf103\Common\Include路径下，内核部分对应头文件在nuclei-sdk\NMSIS\Core\Include路径下。

外设部分驱动索引：

外设名称 Api所在头文件名
adc gd32vf103_adc.h
bkp gd32vf103_bkp.h
can gd32vf103_can.h
crc gd32vf103_crc.h
dac gd32vf103_dac.h
dbg gd32vf103_dbg.h
dma gd32vf103_dma.h
exmc gd32vf103_exmc.h
exti gd32vf103_exti.h
fmc gd32vf103_fmc.h
fwdgt gd32vf103_fwdgt.h
gpio gd32vf103_gpio.h
I2c gd32vf103_I2c.h
libpot gd32vf103_libpot.h
pmu gd32vf103_pmu.h
rcu gd32vf103_rcu.h
rtc gd32vf103_rtc.h
spi gd32vf103_spi.h
timer gd32vf103_timer.h
usart gd32vf103_usart.h
wwdgt gd32vf103_wwdgt.h

有关各驱动api，详见misc文件夹的rvstar_misc文件夹内的《GD32VF103_Firmware_Library_User_Guide_V1.0.pdf》。

7. Nuclei Studio新建Debug Configuration

通过Nuclei Studio新建并配置Debug Configuration内容的步骤如下。

  • 如图 7‑1所示，在菜单栏中选择“Run—>Run Configurations”。

  • 如图 7‑2所示，在弹出的窗口中，如果没有当前工程的调试设置内容，右键单击“GDB OpenOCD Debugging”，选择“New”，将会为本项目新建出一个调试项目“1_helloworld _demo Debug”，如图 7‑3所示。确保“Project”是当前需要调试的工程，“C/C++ Application”中选择了正确的需要调试的ELF文件。

  • 如图 7‑4所示，选择调试项目“1_helloworld _demo Debug”的Debugger菜单，在Config options栏目中填入-f "nuclei_sdk/SoC/gd32vf103/Board/gd32vf103v_rvstar/openocd_gd32vf103.cfg"，以确保OpenOCD使用正确的配置文件。这里的配置文件(nuclei_sdk/SoC/gd32vf103/Board/gd32vf103v_rvstar/openocd_gd32vf103.cfg )根据实际工程中openocd的配置文件路径而定。

如果当前内核是RISC-V 32位内核，请确保Commands内容包含set arch riscv:rv32

如果当前内核为64位，应确保替换为set arch riscv:rv64。RV-STAR是32位内核。

  • 如图 7‑5所示，选择调试项目“1_helloworld _demo Debug”的Startup菜单，确保“Debug in RAM”,“Pre-run/Restart reset”,“Set Breakpoint at Main”和“Continue”被勾选。

  • 如图 7‑5，完成后点击右下方“Apply”保存设置。

图 7‑1单击“Run Configurations”进行下载

图 7‑2添加新的GDB OpenOCD Debugging

图 7‑3 GDB OpenOCD Debugging栏目下的hello_world项目Debug

图 7‑4配置hello_world_demo Debug的参数1

图 7‑5配置hello_world_demo Debug的参数2

8. Nuclei Studio中J-Link使用RTT打印输出

RV-STAR也支持使用J-Link调试。前往SEGGER官网J-Link页面(https://www.segger.com/downloads/jlink/#J-LinkSoftwareAndDocumentationPack)，根据自己的操作系统下载最新的J-Link驱动并安装。注意，J-Link的版本必须高于v6.62版本。

因为使用J-Link是用的跳线接到JTAG上，所以串口输出没有连接，如果想看到打印信息，需要使用J-Link的RTT打印输出，请按照以下步骤配置。

打开当前工程的设置页面，如图 8‑1，在“Resource”选项点击红框标注的图标快速打开工程所在的目录。如图 8‑2，在“nuclei_sdk/SoC/gd32vf103/Common/Source/Stubs”路径下新建一个“SEGGER”文件夹，此文件夹用来存放RTT相关文件。

图 8‑1打开工程所在目录

图 8‑2新建“SEGGER”文件夹

安装完成后打开J-Link驱动的根目录，将“Samples -> RTT”路径下的“SEGGER_RTT_V680d.zip”解压缩（具体压缩包名可能因版本不同而变化）。解压缩后文件内容如图 8‑3，将RTT文件夹下的“SEGGER_RTT.c”，“SEGGER_RTT.h”和“SEGGER_RTT_Conf.h”三个文件以及Syscalls文件夹下的“SEGGER_RTT_Syscalls_GCC.c”这些文件复制到之前新建的SEGGER文件夹中，最后如图 8‑4所示。在IDE中打开“SEGGER_RTT_Syscalls_GCC.c”，如图 8‑5，注释“#include \<reent.h>”所在的这一行。

图 8‑3压缩包内文件内容

图 8‑4复制后SEGGER文件夹内容

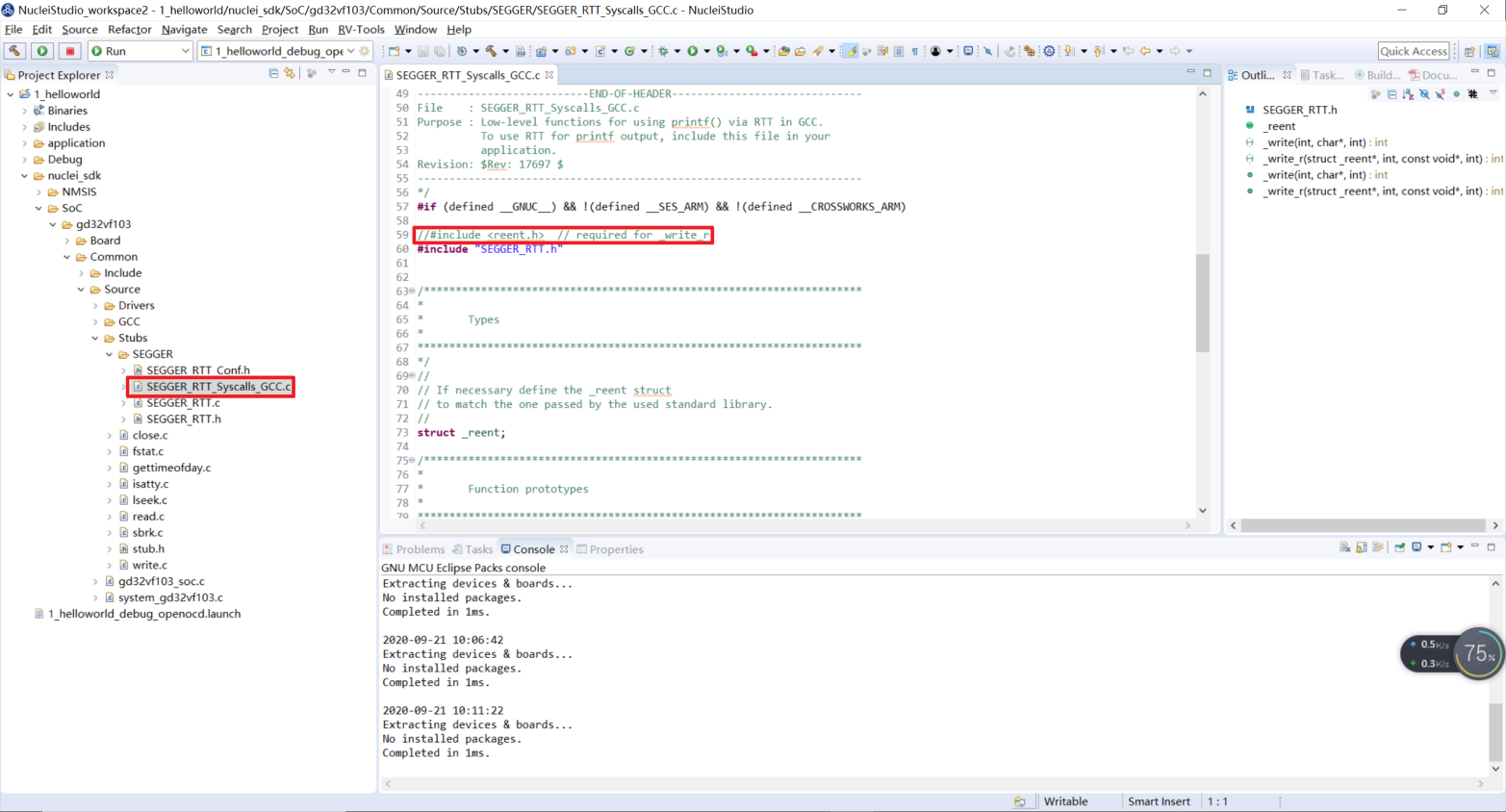

图 8‑5注释不使用的头文件

文件添加完成后添加SEGGER文件夹路径至include，如图 8‑6，打开当前工程的设置页面，添加SEGGER文件夹路径至include中。

图 8‑6添加SEGGER文件夹路径至Include中

接下来移除原有的write函数。如图 8‑7，在“nuclei_sdk/SoC/gd32vf103/Common/Source/Stubs”下的“write.c”文件处右击，选择“Resource Configurations –> Exclude from Build”。如图 8‑8，选择“Select All”，点击“OK”。以后如果想切换回使用串口打印，可以使用相同的方式移除SEGGER文件夹并把“write.c”文件添加回工程。

图 8‑7打开Exclude from Build

图 8‑8移除write.c文件

9. Nuclei Studio中导入其他例程

这里介绍如何在helloworld工程中导入board labs中的Timer PWM例程。

GD32VF103单片机提供一个16位高级定时器(TIMER0)，四个16位通用定时器(TIMERx=1,2,3,4)和两个16位基本定时器(TIMER5和TIMER6)。一般定时器，也就是TIMERx=1,2,3,4，可用于各种用途，包括一般时间，输入信号脉冲宽度测量或输出波形产生，如单个脉冲产生或PWM输出，多达4个独立通道的输入捕获/输出比较。通用定时器也支持编码器接口与两个输入使用正交解码器。

这里Timer1的三个通道分别于led相连，并分别将这些引脚命名为TIMER1_CH1, TIMER1_CH2, TIMER1_CH3。这里使用到了GPIO和Timer的驱动，分别在gd32vf103_gpio.h和gd32vf103_timer.h文件中可以找到对应api。有关api的详细内容请参考rvstar_misc文件夹内的《GD32VF103_Firmware_Library_User_Guide_V1.0.pdf》文件。

打开board labs获取例程源码，其链接如下：github（https://github.com/Nuclei-Software/nuclei-board-labs）码云（https://gitee.com/Nuclei-Software/nuclei-board-labs）。下载源码并解压缩，打开timer_pwm文件夹，将main.c的内容覆盖至helloworld工程application文件夹下main.c文件中。

清理工程后重新编译工程，编译无误后按照之前的教程调试运行，可以看到其运行结果如图 9‑1。可以观察到三色切换的呼吸灯即正确导入了Timer例程。

图 9‑1三色切换的呼吸灯

其他例程源码与board labs位置相同，如果想要获取其他例程介绍，请阅读board labs在线文档（https://doc.nucleisys.com/nuclei_board_labs/index.html）。
