SES的进阶学习

修订历史

版本号 修订日期 修订的章节 修订的内容
1.0.0 2020/09/22 N/A 初始版本

1. SES无模板新建工程

本节将介绍如何使用手动方式在SES创建一个用户自定义的helloworld项目。该方法在创建项目之外，需要手动设置各种选项和路径。

由于该方式比较繁琐，所以在实际工作中较少使用，本文通过对该方式的详细讲解，来帮助用户了解如何配置各种选项和路径。

1.1. 手动创建项目

  • 在菜单栏中选择“File-->New Project”，如图 1‑1。

图 1‑1新建project

  • 点击后弹窗如图 1‑2，选择第一项，输入工程名并且选择文件夹路径，点击next。

图 1‑2工程名和路径

  • 选择目标设备为GD32VF103VBT6，如图 1‑3，点击next。

图 1‑3选择目标设备

  • 设置添加默认文件，此步骤需要取消勾选所有文件，点击next。

  • 新的页面不需要修改，直接点击Finish完成新建。

1.2. 配置项目的SDK

  • 在上一节新建的工程处右击打开右键菜单，选择New Folder可以添加文件夹，如图 1‑4。

  • 在新建好的文件夹处右击，右键菜单中选择Add Existing File可以向工程添加文件，如图 1‑5。

    • 为了方便管理，请新建两个文件夹，分别命名为application和nuclei_sdk，其中application用来存放应用程序，nuclei_sdk用来存放使用的SDK。请根据nuclei_sdk实际文件结构新建文件夹以及添加使用到的文件。这里我们新建一个helloworld工程，所以nuclei_sdk文件夹内只需要添加NMSIS和SoC两个文件夹内的部分内容。各文件的详细介绍请参考第2章。

    • 注意，请在SoC目录下仅添加gd32vf103文件夹下的内容，在SoC/gd32vf103/Board目录下仅添加gd32vf103v_rvstar文件夹下的内容，最终工程目录如图 1‑6。

图 1‑4向工程添加文件夹

图 1‑5向工程添加文件

图 1‑6 SES新建工程的工程结构

1.3. 配置项目的编译和连接选项

  • 在菜单栏选择“Project-->Options”打开工程设置弹窗，如图 1‑7。

  • 在Build栏目下修改Project Type为Externally Built Executable，如图 1‑8，点击弹窗的OK按钮保存设置。

图 1‑7打开工程设置

图 1‑8修改工程类型

  • 修改工程类型后重新在菜单栏选择“Project-->Options”打开工程设置弹窗，修改Build栏目下Tool Chain Directory为\$(StudioDir)/Nuclei_Toolchain/gcc/bin如图 1‑9。此路径是根据之前配置的工具链路径而变化的，为方便使用，如果严格按照教程配置，可以使用“StudioDir”这个宏来简化路径，否则需要输入绝对路径。

图 1‑9修改工具链路径

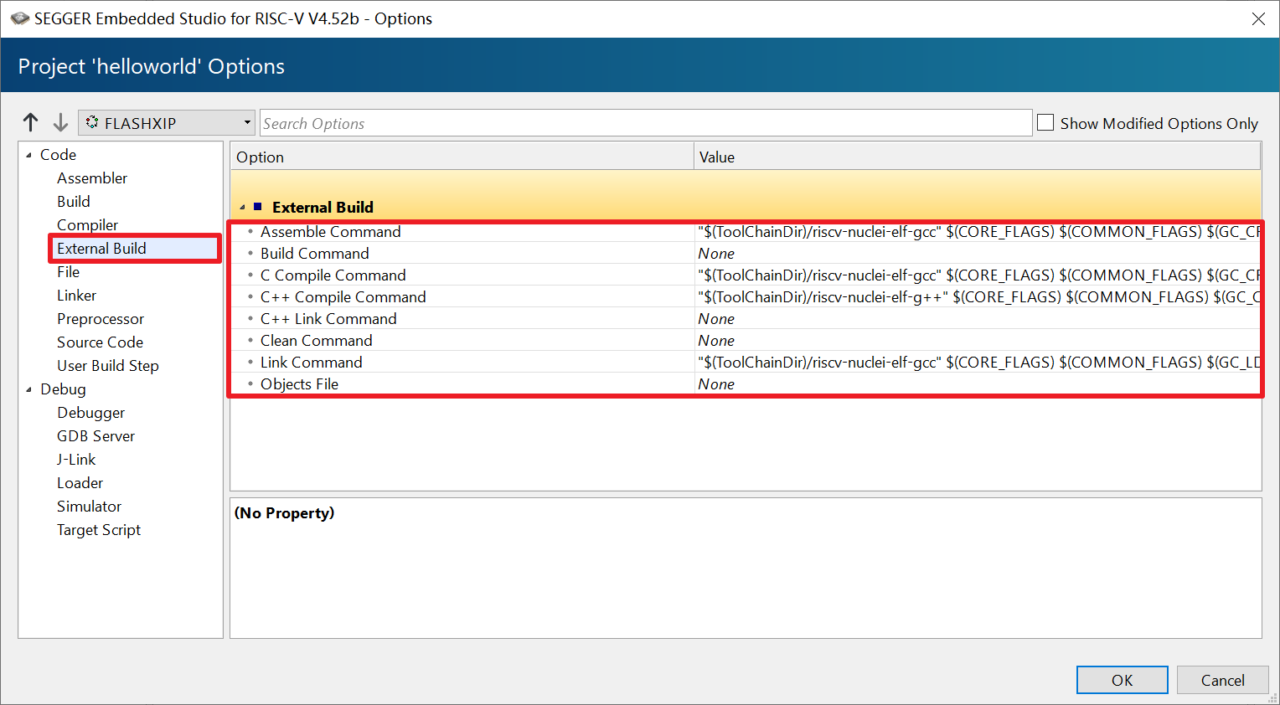

  • 修改编译指令，如图 1‑10，按照下文内容分别填入编译指令。

Assemble Command："$(ToolChainDir)/riscv-nuclei-elf-gcc" $(CORE_FLAGS) $(COMMON_FLAGS) $(GC_CFLAGS) $(AsmOptions) $(Defines) $(Includes) -MD -MF "$(RelDependencyPath)" -c -o  "$(RelTargetPath)"  "$(RelInputPath)"
C Compile Command："$(ToolChainDir)/riscv-nuclei-elf-gcc" $(CORE_FLAGS) $(COMMON_FLAGS) $(GC_CFLAGS) $(COptions) $(COnlyOptions) $(Defines) $(Includes) -MD -MF "$(RelDependencyPath)" -c -o  "$(RelTargetPath)"  "$(RelInputPath)"
C++ Compile Command："$(ToolChainDir)/riscv-nuclei-elf-g++" $(CORE_FLAGS) $(COMMON_FLAGS) $(GC_CFLAGS) $(COptions) $(CppOnlyOptions) $(Defines) $(Includes) -MD -MF "$(RelDependencyPath)" -c -o  "$(RelTargetPath)"  "$(RelInputPath)"
Link Command："$(ToolChainDir)/riscv-nuclei-elf-gcc" $(CORE_FLAGS) $(COMMON_FLAGS) $(GC_LDFLAGS) $(NEWLIB_LDFLAGS) $(EXTRA_LDFLAGS)  --specs=nosys.specs -MMD -MT $(ProjectName)$(EXE) -MF $(ProjectName)$(EXE).d $(Objects) -o  "$(OutDir)/$(ProjectName)$(EXE)" -T "$(RelLinkerScriptPath)" -lstdc++ -nostartfiles -Wl,-M,-Map="$(RelMapPath)" $(LinkOptions)

图 1‑10修改编译连接指令

此处使用宏控制，之后非必要的情况下不需要修改此处的设置，直接修改编译选项的宏内容即可。

  • 修改工程宏。如图 1‑11，打开Build，修改Project Macros选项为下文内容。注意每个Macro之间应当换行分开。各宏定义详细内容请参考第4章。
CORE_FLAGS=-march=rv32imafc -mabi=ilp32f -mcmodel=medany
COMMON_FLAGS=-g -fno-common -DDOWNLOAD_MODE=DOWNLOAD_MODE_FLASHXIP
GC_CFLAGS=-ffunction-sections -fdata-sections
GC_LDFLAGS=-Wl,--gc-sections -Wl,--check-sections
NEWLIB_LDFLAGS=--specs=nano.specs
EXTRA_LDFLAGS=-u _isatty -u _write -u _sbrk -u _read -u _close -u _fstat -u _lseek

图 1‑11修改工程宏设置

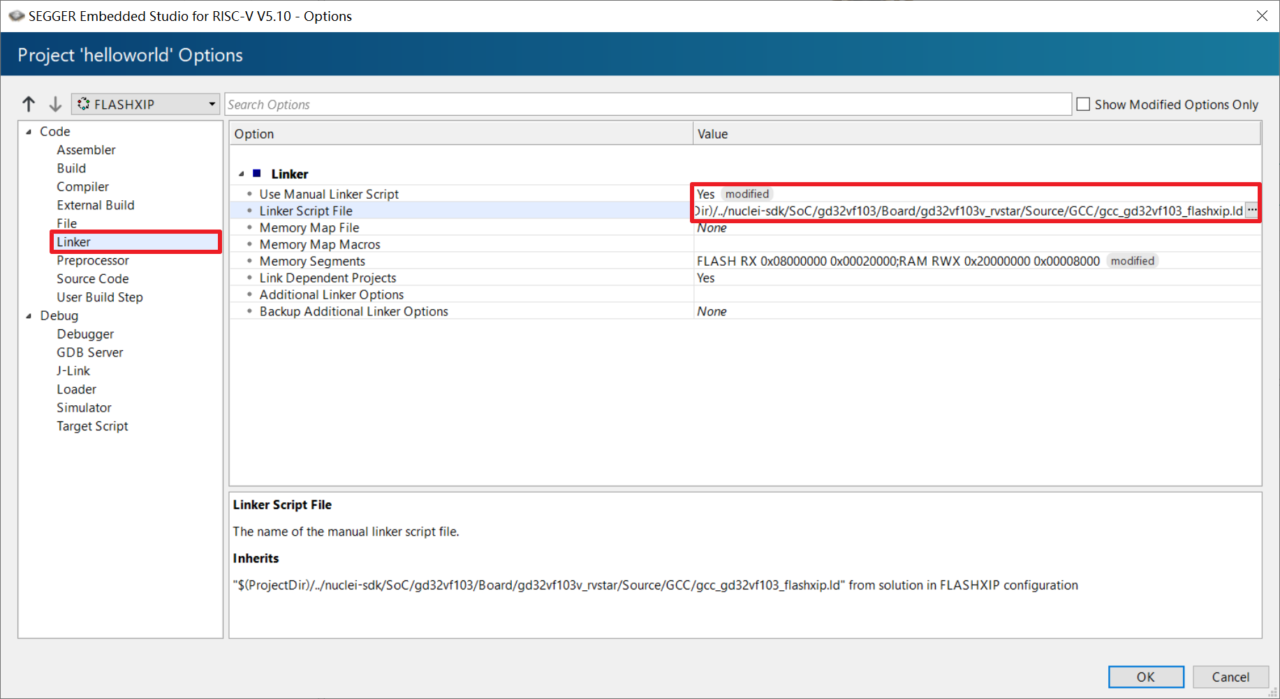

  • 如图 1‑12，修改Linker栏目下的Use Manual Linker Script为yes，在Linker Script File选项中输入链接脚本路径。

图 1‑12连接脚本路径设置

1.4. 配置包含路径文件

在菜单栏选择“Project-->Options”打开工程设置弹窗，如图 1‑13，在Preprocesser选项下User Include Directories内输入工程需要的头文件路径，包括nuclei_sdk用到的头文件路径和应用程序头文件路径。

图 1‑13工程头文件路径

2. 工程内各文件夹内容介绍

模板工程包含两个文件夹：application（用来存放应用文件）和nuclei_sdk（用来存放工程使用到的SDK文件）。application文件夹一般包含main.c等文件，不同工程其包含的内容不尽相同，在这里不做一一介绍。本节会较详细的介绍nuclei_sdk的内容。

由于nuclei_sdk文件夹仅包含当前工程使用到的sdk文件，所以不同工程此文件夹内容会有所不同。本节介绍Nuclei SDK中例程中使用到的部分文件。

NMSIS：全称Nuclei MCU Software Interface Standard，实际工程中仅包含NMSIS的部分文件。

  • Core：NMSIS-Core为基于Nuclei N/NX级别处理器的设备实现了基本的运行系统，允许用户访问处理器核心，并且为外设提供硬件抽象层。

  • DSP：包含使用NMSIS-DSP库的头文件，仅在使用DSP库时添加。

  • NN：包含使用NMSIS-NN库的头文件，仅在使用NN库时添加。

  • Library：包含编译好的DSP和NN库，仅在使用DSP和NN库时添加。

OS：包含操作系统的文件。Nuclei SDK提供了操作系统的例程，包括FreeRTOS，UC/OS II和RTThread。使用不同的操作系统需要包含对应名字的文件夹。

SoC：包含gd32vf103芯片相关的SoC部分，使用时只需添加对应芯片的文件夹。下文对SoC文件夹内容分别进行介绍。

  • gd32vf103：存放gd32vf103相关内容。

    • Board：存放开发板相关内容。

      • Gd32vf103v_rvstar：存放RV-STAR相关内容，包括OpenOCD的cfg文件。

        • Include：包含硬件抽象层的头文件部分。

        • Source：包含硬件抽象层的实现部分。

          • GCC：用于存放GCC编译器使用的链接脚本。

    • Common：存放驱动，启动文件，桩函数，中断处理函数。

      • Include：驱动头文件部分。有关驱动索引请参考驱动索引章节，链接如下：连接到驱动索引。

      • Source：包含系统相关函数，启动文件，驱动实现部分，桩函数。

        • Drivers：包含驱动函数实现部分。

        • GCC：包含启动文件和异常处理和中断处理部分。

        • Stubs：包含桩函数。

以上为工程常用的文件部分，想要获取Nuclei SDK的全部源码请到Github（https://github.com/Nuclei-Software/nuclei-sdk）或码云（https://gitee.com/Nuclei-Software/nuclei-sdk）下载。想要更深入了解Nuclei SDK可以阅读Nuclei SDK在线文档（https://doc.nucleisys.com/nuclei_sdk/）。

想要获取NMSIS的全部源码请到Github（https://github.com/Nuclei-Software/NMSIS）或码云（https://gitee.com/Nuclei-Software/NMSIS）下载。想要更深入了解NMSIS可以阅读NMSIS在线文档（https://doc.nucleisys.com/nmsis/）。

3. 驱动索引

RV-STAR外设部分驱动对应头文件在nuclei-sdk\SoC\gd32vf103\Common\Include路径下，内核部分对应头文件在nuclei-sdk\NMSIS\Core\Include路径下。

外设部分驱动索引：

外设名称 Api所在头文件名
adc gd32vf103_adc.h
bkp gd32vf103_bkp.h
can gd32vf103_can.h
crc gd32vf103_crc.h
dac gd32vf103_dac.h
dbg gd32vf103_dbg.h
dma gd32vf103_dma.h
exmc gd32vf103_exmc.h
exti gd32vf103_exti.h
fmc gd32vf103_fmc.h
fwdgt gd32vf103_fwdgt.h
gpio gd32vf103_gpio.h
I2c gd32vf103_I2c.h
libpot gd32vf103_libpot.h
pmu gd32vf103_pmu.h
rcu gd32vf103_rcu.h
rtc gd32vf103_rtc.h
spi gd32vf103_spi.h
timer gd32vf103_timer.h
usart gd32vf103_usart.h
wwdgt gd32vf103_wwdgt.h

有关各驱动api，详见rvstar_misc文件夹内的《GD32VF103_Firmware_Library_User_Guide_V1.0.pdf》。

4. SES编译选项设置

本节以快速上手使用的helloworld工程为例，介绍SES中编译相关的宏以及如何修改编译选项。

4.1. 修改工程宏

在Projec “helloworld”文字处右键选择options，或者选中helloworld工程并且菜单栏选择“Project -> options”，打开helloworld工程的设置页面。如图 4‑1，点击图中红框标注的向上箭头打开Solution设置页面。

图 4‑1打开Solution设置页面

如图 4‑2，1号位置显示Solution字样即正确打开Solution设置页面，2号位置选择Build栏目，3号位置双击Project Macros选项来查看详细内容，4号位置为Project Macros选项的详细内容。下面详细介绍各个宏的内容：

图 4‑2查看Project Macros

  • CORE_FLAGS:用来存放内核相关设置，默认值为-march=rv32imac -mabi=ilp32 -mcmodel=medany

  • COMMON_FLAGS:用来存放通用编译选项，默认值为-g -fno-common -DDOWNLOAD_MODE=DOWNLOAD_MODE_FLASHXIP

  • GC_CFLAGS:使用GC Section时C编译选项，默认值为-ffunction-sections -fdata-sections

  • GC_LDFLAGS:使用GC Section时链接选项，默认值为-Wl,--gc-sections -Wl,--check-sections

  • NEWLIB_LDFLAGS:使用NEWLIB时链接选项，默认值为--specs=nano.specs，如果需要打印浮点内容，需增加-u _printf_float编译选项，注意与前一个选项之间要有空格。

  • EXTRA_LDFLAGS:用来存放一些其他编译选项，默认值为-u _isatty -u _write -u _sbrk -u _read -u _close -u _fstat -u _lseek

如果有涉及到以上部分内容的修改，直接修改等号右侧的内容即可。注意：project层级内的修改会覆盖Solution层级的内容，如果在project层级内修改Solution中已有的某个宏，请确保宏的内容完整性。

4.2. 增加不在宏分类当中的编译选项

如果要增加的编译选项不在以上的分类中，各部分可增加编译选项的位置如下：

增加预定义内容：Code > Preprocessor > Preprocessor Definitions

增加仅编译汇编文件使用的编译选项：Code > Assembler > Additional Assembler Options

增加仅编译C文件使用的编译选项：Code > Compiler > Additional C Compiler Only Options

增加编译C或C++使用的编译选项：Code > Compiler > Additional C/C++ Compiler Options

增加仅编译C++文件使用的编译选项：Code > Compiler > Additional C++ Compiler Only Options

增加仅链接使用的编译选项：Code > Linker > Additional Linker Options

5. SES设置GDB Server

板载调试器是通过OpenOCD结合GDB的方式进行调试下载，所以需要设置使用GDB Server。在Projec “helloworld”文字处右键选择options，或者选中helloworld工程并且菜单栏选择“Project -> options”，打开helloworld工程的设置页面。如图 5‑1，在Debugger栏目下修改Target Connection选项为GDB Server。

图 5‑1修改连接方式为GDB Server

如图 5‑2，在GDB Server选项下需要修改三个设置项目：

  • 修改Type为OpenOCD。

  • 修改GDB Server Command Line为："\$(StudioDir)/Nuclei_Toolchain/openocd/bin/openocd" -f "\$(SolutionDir)/../nuclei-sdk/SoC/gd32vf103/Board/gd32vf103v_rvstar/openocd_gd32vf103.cfg"

  • 修改Auto Start GDB Server为yes。

其中GDB Server Command Line选项中openocd为实际路径，如果严格按照教程设置，可以使用StudioDir宏。-f选项后的内容为cfg文件所在实际路径，如果在工程所在路径下，可以使用SolutionDir宏。

图 5‑2修改GDB Server设置内容

6. SES中J-Link使用RTT打印输出

使用J-Link调试，可以使用RTT打印输出，其设置步骤如下：

打开rvstar_quick_start文件夹，在此路径下新建一个名为SEGGER文件夹，如图 6‑1。

图 6‑1新建“SEGGER”文件夹

打开J-Link驱动的根目录，将“Samples -> RTT”路径下的“SEGGER_RTT_V680d.zip”解压缩（具体压缩包名可能因版本不同而变化）。解压缩后文件内容如图 6‑2，将RTT文件夹下的“SEGGER_RTT.c”，“SEGGER_RTT.h”和“SEGGER_RTT_Conf.h”三个文件以及Syscalls文件夹下的“SEGGER_RTT_Syscalls_GCC.c”这些文件复制到之前新建的SEGGER文件夹中，最后如图 6‑3所示。在IDE中打开“SEGGER_RTT_Syscalls_GCC.c”，如图 6‑4，注释“#include \<reent.h>”所在的这一行。

图 6‑2压缩包内文件内容

图 6‑3复制后SEGGER文件夹内容

图 6‑4注释不使用的头文件

文件添加完成后添加SEGGER文件夹路径至include，如图 6‑5，打开当前工程的设置页面，添加SEGGER文件夹路径至include中。

图 6‑5添加SEGGER文件夹路径至Include中

接下来移除原有的write函数。如图 6‑6，在“nuclei_sdk/SoC/hbird/Common/Source/Stubs”下的“write.c”文件处右击，选择“Exclude From Build”。此时可以使用RTT打印输出，可以在J-Link的RTT Viewer里查看输出内容，在调试模式下SES会自动打开控制台输出RTT打印内容。

图 6‑6移除原有的write函数

7. SES中打开或导入其他例程

7.1. 导入其他例程

这里介绍如何在helloworld工程中导入board labs中的Timer PWM例程。

GD32VF103单片机提供一个16位高级定时器(TIMER0)，四个16位通用定时器(TIMERx=1,2,3,4)和两个16位基本定时器(TIMER5和TIMER6)。一般定时器，也就是TIMERx=1,2,3,4，可用于各种用途，包括一般时间，输入信号脉冲宽度测量或输出波形产生，如单个脉冲产生或PWM输出，多达4个独立通道的输入捕获/输出比较。通用定时器也支持编码器接口与两个输入使用正交解码器。

这里使用Timer1的三个通道分别于led相连，并分别将这些引脚命名为TIMER1_CH1, TIMER1_CH2, TIMER1_CH3。这里使用到了GPIO和Timer的驱动，分别在gd32vf103_gpio.h和gd32vf103_timer.h文件中可以找到对应api。有关api的详细内容请参考rvstar_misc文件夹内的《GD32VF103_Firmware_Library_User_Guide_V1.0.pdf》文件。

打开board labs获取例程源码，其链接如下：github（https://github.com/Nuclei-Software/nuclei-board-labs）码云（https://gitee.com/Nuclei-Software/nuclei-board-labs）。下载源码并解压缩，解压缩后文件内容如。打开timer_pwm文件夹，将main.c的内容覆盖至helloworld工程application文件夹下main.c文件中。

按键盘alt+f7重新编译工程，编译无误后按照之前的教程调试运行，可以看到其运行结果如图 7‑1。可以观察到三色切换的呼吸灯即正确导入了Timer例程。

图 7‑1三色切换的呼吸灯

其他例程源码与board labs位置相同，如果想要获取其他例程介绍，请阅读board labs在线文档（https://doc.nucleisys.com/nuclei_board_labs/index.html）。

7.2. 打开其他例程

除quickstart的工程外，我们还提供了许多其他例程，链接如下：github（https://github.com/riscv-mcu/ses_nuclei_sdk_projects）码云（https://gitee.com/riscv-mcu/ses_nuclei_sdk_projects）

如图 7‑2红框所示，rvstar_quick_start文件夹内是快速上手配套的helloworld工程，rvstar_examples文件夹内是Nuclei SDK提供的所有demo，rvstar_demos是board labs当中的所有例程。有关board labs中例程的详细内容，可访问board labs的在线文档（https://doc.nucleisys.com/nuclei_board_labs/）。下载时注意要将nuclei-sdk文件夹一同下载，并保持各文件相对位置不变。如果快速上手运行无误，其他demo可直接双击打开，在IDE当中编译运行。

图 7‑2获取其他例程
