一、团队介绍
大家好，我们是293小分队，报名编号为CICC1363。本次我们将分享软件编译中遇到的问题及其解决办法。水平有限，如果有错误希望大家多多批评指正。
二、Windows下Nuclei Studio开发
基于Nuclei Studio的开发流程可以参照蜂鸟E203 SoC配套文档：https://doc.nucleisys.com/hbirdv2/quick_start/ide.html。

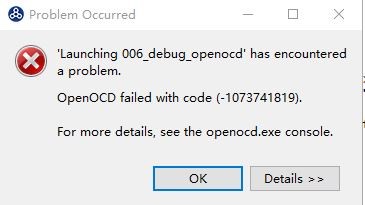

（1）遇到的问题1：在创建好项目后，运行配置设置为ILM，可以编译成功；当修改运行配置为Flash后，编译失败；重启软件，仍会遇到类似问题。
解决方法：这个问题大多出现在最初使用Nuclei

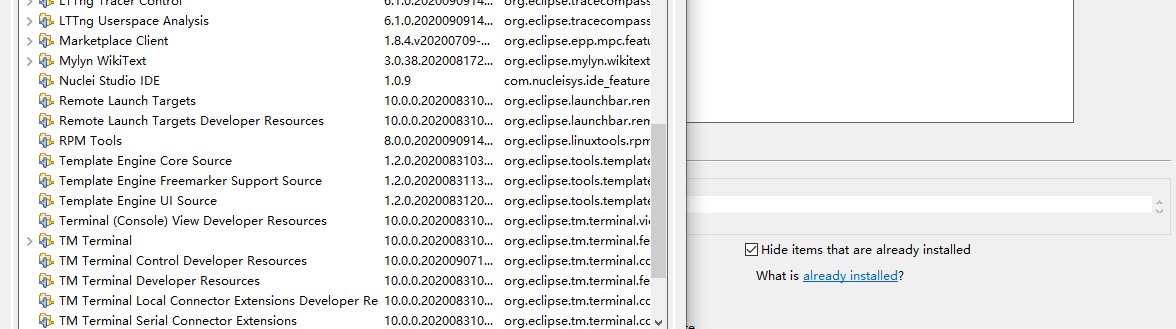

Studio工具进行项目开发的时候，这是因为从官网下载的Nuclei Studio存在Bug。在Nuclei Studio界面，在菜单栏中进入Help -> Install New Software，点击右下方的already
installed，找到Nuclei Studio IDE，若该版本为1.0.8，则将其升级为1.0.9版本。重新启动Nuclei Studio，该问题解决。

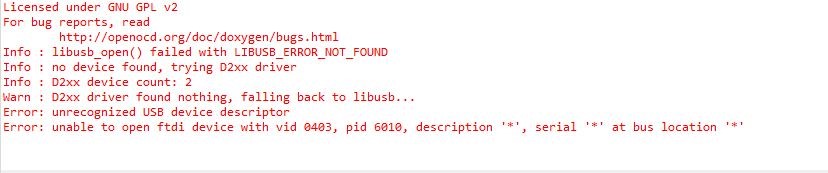

（2）遇到的问题2：下载程序显示未连接到开发板，报错界面如下图所示。
解决方法：在配套文档中，只要求安装HBird_Driver.exe驱动，这其实是不够的，可以参考https://rvmcu.com/column-topic-id-464.html进行驱动安装，之后就可以正常下载程序。

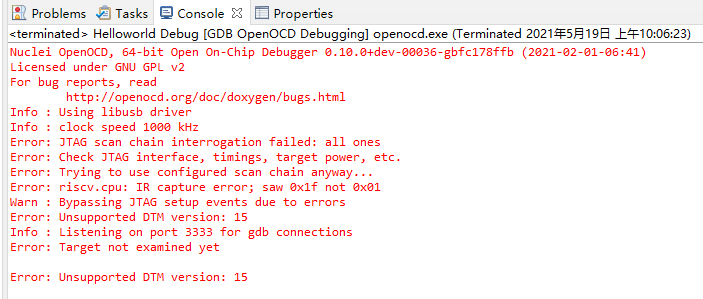

（3）遇到的问题3：下载程序显示JTAG all ones，报错界面如下图所示。
在硬件电路中，MCU被设计为上电即从Flash中读取代码并开始运行，如果写入MCU Flash中的代码存在错误，那么MCU的运行会停在代码发生错误的地方，此时MCU锁死，内部程序无法终止，开发板重新上电和MCU Reset只会重复从Flash读取代码并运行锁死的过程，从而Flash无法烧写。

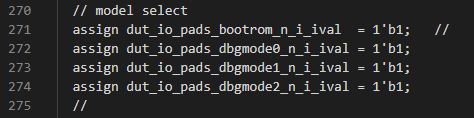

解决方法：在e203_hbird/fpga/mcu200t/src/system.v文件中，将bootrom值修改1’b0，即启动MCU时默认不从Flash中读取代码。重新生成bit和mcs文件并烧录到开发板，重启开发板，此时MCU并不会锁死，因此可以用HelloWorld程序替换掉之前Flash中错误的程序。之后再将bootrom值恢复成1’b1，重新烧录开发板，问题解决。建议在完全确定代码正确之前，可以采用“make dasm”命令进行编译，或者采用ILM方式烧写程序，观察结果是否正确。
至此所有问题解决，可以顺利加载程序，并通过串口助手成功打印信息。
三、Ubuntu下HBird SDK开发
开发工具Nuclei Studio具有界面直观、操作简单且容易上手的优点，但是其驱动配置比较麻烦，而且编译和下载速度相对较慢，因此可以考虑使用Ubuntu下的HBird SDK开发工具。基于HBird SDK的开发流程可以参照蜂鸟E203 SoC配套文档https://doc.nucleisys.com/hbirdv2/quick_start/sdk.html。

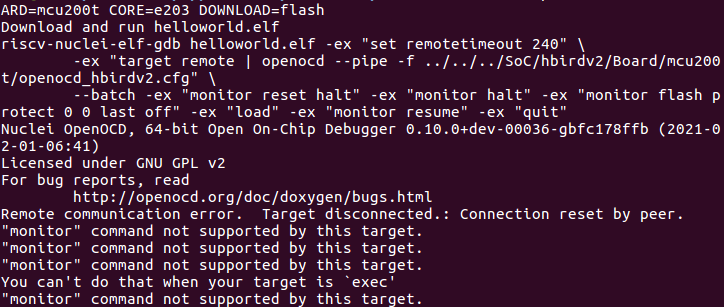

HBird SDK遇到的问题相对较少，主要问题与Nuclei Studio中的问题3类似，即Flash程序错误，MCU锁死，其报错界面如下图所示。可以按照上述问题3中的方法加以解决。

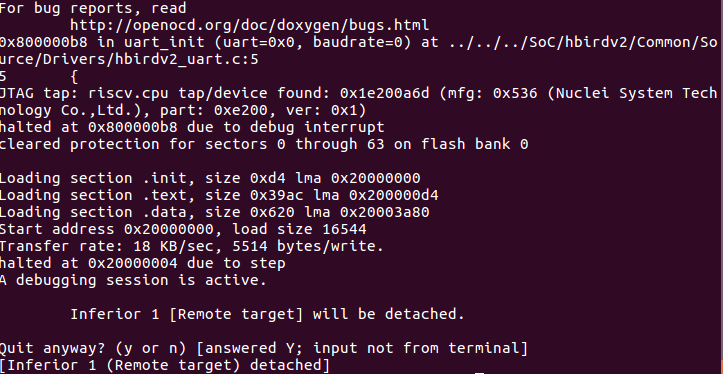

正常下载的界面如下所示：
此外需要注意的点：
①当修改e203_hbird文件夹中的rtl代码后，在fpga文件夹下运行“make
clean FPGA_NAME=mcu200t”命令，可以删除之前生成的bit或mcs等文件，否则直接运行“make bit FPGA_NAME=mcu200t”命令会报告无需生成bit文件。
②当硬件代码烧录到FPGA后，需要重启开发板，使其从FPGA Flash中读取新的配置数据。
