相同的蜂鸟E203 IP在XILINX 的FPGA调试没有问题，但在gowin的FPGA调试出现了问题。
工程细节如下：
1.修改的顶层文件
module aic_rv32_gen
(
//————————input clock————————
// clk—->K17
input wire clk,
//————————reset signal————————
// rst_n—->M20
input wire mcu_rst, //MCU_RESET
// Dedicated QSPI interface
// output wire qspi0_cs,
// output wire qspi0_sck,
// inout wire [3:0] qspi0_dq,
/*
GPIOA++FUNCTION: GPIOB++FUNCTION:
0—->PWM0_0 PWM2_0
1—->PWM0_1 PWM2_1
2—->PWM0_2 PWM2_2
3—->PWM0_3 PWM2_3
4—->PWM1_0 PWM3_0
5—->PWM1_1 PWM3_1
6—->PWM1_2 PWM3_2
7—->PWM1_3 PWM3_3
8--->QSPI1:SCK QSPI2:SCK
9--->QSPI1:CS QSPI2:CS
10--->QSPI1:DQ0 QSPI2:DQ0
11--->QSPI1:DQ1 QSPI2:DQ1
12--->QSPI1:DQ2 QSPI2:DQ2
13--->QSPI1:DQ3 QSPI2:DQ3
14--->I2C0:SCL I2C1:SCL
15--->I2C0:SDA I2C1:SDA
16--->UART0:RX UART1:RX
17--->UART0:TX UART1:TX
18--->UART2:RX
19--->UART2:TX
*/
// RX—->N18
// TX—->N20
inout wire uart0_rx,
inout wire uart0_tx,
// inout wire uart1_rx,
// inout wire uart1_tx,
// inout wire uart2_rx,
// inout wire uart2_tx,
//some leds
// led1—-> T12
// led2—-> U12
// led3—-> V12
// led4—-> W13
inout wire gpioA_0,
inout wire gpioA_1,
inout wire gpioA_2,
inout wire gpioA_3,
// Key
// PL_KEY2—->M19
inout wire gpioA_4,
// 40P GPIO
inout wire gpioA_5, //P18
inout wire gpioA_6, //P19
inout wire gpioA_7, //R19
//oled display
inout wire gpioA_20, //OLED_DC Y14
inout wire gpioA_21, //OLED_RES V16
inout wire gpioA_22, //OLED_CLK U18
inout wire gpioA_23, //OLED_SDIN T17
inout wire gpioA_24, //VBAT R17
inout wire gpioA_25, //VDD W20
//some GPIO B
// inout wire gpioB_0, // W16
// inout wire gpioB_1, // T16
// inout wire gpioB_2, // R16
// inout wire gpioB_3, // P16
// inout wire gpioB_4, // W14
// inout wire gpioB_5, // N17
// inout wire gpioB_6, // W19
// inout wire gpioB_7, // Y19
// rv_jtag
// MCU_TDO—->
// MCU_TCK—->
// MCU_TDI—->
// MCU_TMS—->
// mcu_TCK
// mcu_TDO
// mcu_TMS
// mcu_RST
// mcu_TDI
inout wire mcu_TCK,
inout wire mcu_TDO,
inout wire mcu_TMS,
inout wire mcu_TDI
//pmu_wakeup
// inout wire pmu_paden, //PMU_VDDPADEN
// inout wire pmu_padrst, //PMU_VADDPARST
// inout wire mcu_wakeup //MCU_WAKE
);
wire pll_locked;
wire ck_rst;
// All wires connected to the chip top
wire dut_clock;
wire dut_reset;
wire dut_io_pads_jtag_TCK_i_ival;
wire dut_io_pads_jtag_TMS_i_ival;
wire dut_io_pads_jtag_TMS_o_oval;
wire dut_io_pads_jtag_TMS_o_oe;
wire dut_io_pads_jtag_TMS_o_ie;
wire dut_io_pads_jtag_TMS_o_pue;
wire dut_io_pads_jtag_TMS_o_ds;
wire dut_io_pads_jtag_TDI_i_ival;
wire dut_io_pads_jtag_TDO_o_oval;
wire dut_io_pads_jtag_TDO_o_oe;
wire [31:0] gpioA;
wire [31:0] gpioB;
wire [32-1:0] dut_io_pads_gpioA_i_ival;
wire [32-1:0] dut_io_pads_gpioA_o_oval;
wire [32-1:0] dut_io_pads_gpioA_o_oe;
wire [32-1:0] dut_io_pads_gpioB_i_ival;
wire [32-1:0] dut_io_pads_gpioB_o_oval;
wire [32-1:0] dut_io_pads_gpioB_o_oe;
wire dut_io_pads_aon_erst_n_i_ival;
wire dut_io_pads_aon_pmu_dwakeup_n_i_ival;
wire dut_io_pads_aon_pmu_vddpaden_o_oval;
wire dut_io_pads_aon_pmu_padrst_o_oval ;
wire dut_io_pads_bootrom_n_i_ival;
wire dut_io_pads_dbgmode0_n_i_ival;
wire dut_io_pads_dbgmode1_n_i_ival;
wire dut_io_pads_dbgmode2_n_i_ival;
//=================================================
// Clock & Reset
wire clk_8388;
wire clk_16M;
//wire CLK200MHZ;//GCLK
wire CLK32768KHZ;//RTC_CLK
/ PLL sys_clk_gen
(
.resetn (ck_rst ),
.CLK_I_50M (clk ),
.CLK_O_16M (clk_16M ), // 16 MHz, this clock we set to 16MHz
.CLK_O_8M388 (clk_8388 ),
.locked (pll_locked)
);/
gowin_pll sys_clk_gen(
.lock(pll_locked), //output lock
.clkout0(clk_16M), //output clkout0
.clkout1(clk_8388), //output clkout1
.clkin(clk), //input clkin
.reset(~ck_rst) //input reset
);
clkdivider rtc_clk_gen(
.clk (clk_8388 ),//generate 32.768KHz
.reset (~pll_locked),
.clk_out (CLK32768KHZ)
);
assign ck_rst = mcu_rst;
//=================SPI0 Interface==================
// //IO_BUFF Signal
// wire [3:0] qspi0_ui_dq_o;
// wire [3:0] qspi0_ui_dq_oe;
// wire [3:0] qspi0_ui_dq_i;
// assign qspi0_sck = dut_io_pads_qspi0_sck_o_oval;
// assign qspi0_cs = dut_io_pads_qspi0_cs_0_o_oval;
// assign qspi0_ui_dq_o = {
// dut_io_pads_qspi0_dq_3_o_oval,
// dut_io_pads_qspi0_dq_2_o_oval,
// dut_io_pads_qspi0_dq_1_o_oval,
// dut_io_pads_qspi0_dq_0_o_oval
// };
// assign qspi0_ui_dq_oe = {
// dut_io_pads_qspi0_dq_3_o_oe,
// dut_io_pads_qspi0_dq_2_o_oe,
// dut_io_pads_qspi0_dq_1_o_oe,
// dut_io_pads_qspi0_dq_0_o_oe
// };
// assign dut_io_pads_qspi0_dq_0_i_ival = qspi0_ui_dq_i[0];
// assign dut_io_pads_qspi0_dq_1_i_ival = qspi0_ui_dq_i[1];
// assign dut_io_pads_qspi0_dq_2_i_ival = qspi0_ui_dq_i[2];
// assign dut_io_pads_qspi0_dq_3_i_ival = qspi0_ui_dq_i[3];
// IO_BUFF qspi0_IO_BUFF[3:0]
// (
// .IO(qspi0_dq),
// .O(qspi0_ui_dq_i),//buffer output
// .I(qspi0_ui_dq_o),//buffer input
// .T(~qspi0_ui_dq_oe)//high—-input; low—-output
// );
//=================GPIO Interface==================
/*
IO_BUFF gpioA_IO_BUFF[31:0]
(
.O(dut_io_pads_gpioA_i_ival),
.IO(gpioA),
.I(dut_io_pads_gpioA_o_oval),
.T(~dut_io_pads_gpioA_o_oe)
);
IO_BUFF gpioB_IO_BUFF[31:0]
(
.O(dut_io_pads_gpioB_i_ival),
.IO(gpioB),
.I(dut_io_pads_gpioB_o_oval),
.T(~dut_io_pads_gpioB_o_oe)
);
*/
//==================JTAG Interface====================
wire IO_BUFF_jtag_TCK_o;
IO_BUFF IO_BUFF_jtag_TCK
(
.O(IO_BUFF_jtag_TCK_o),
.IO(mcu_TCK),
.I(1’b0),
.T(1’b1) //output
);
assign dut_io_pads_jtag_TCK_i_ival = IO_BUFF_jtag_TCK_o ;
wire IO_BUFF_jtag_TMS_o;
IO_BUFF IO_BUFF_jtag_TMS
(
.O(IO_BUFF_jtag_TMS_o),
.IO(mcu_TMS),
.I(1’b0),
.T(1’b1) //output
);
assign dut_io_pads_jtag_TMS_i_ival = IO_BUFF_jtag_TMS_o;
IO_BUFF IO_BUFF_jtag_TDI
(
.O(dut_io_pads_jtag_TDI_i_ival),
.IO(mcu_TDI),
.I(1’b0),
.T(1’b1)
);
wire IO_BUFF_jtag_TDO_o;
IO_BUFF IO_BUFF_jtag_TDO
(
.O(IO_BUFF_jtag_TDO_o),
.IO(mcu_TDO),
.I(dut_io_pads_jtag_TDO_o_oval),
.T(~dut_io_pads_jtag_TDO_o_oe)
);
//=================================================
// Assignment of IO_BUFF “IO” pins to package pins
// Pins IO0-IO13
// Shield header row 0: PD0-PD7
// Use the LEDs for some more useful debugging things.
// assign pmu_paden = dut_io_pads_aon_pmu_vddpaden_o_oval;
// assign pmu_padrst = dut_io_pads_aon_pmu_padrst_o_oval;
//==================model select===================
// 0:internal ROM (0x0000_1000)~0x0000_1FFFF
// 1:from QSPI_FLASH (0x2000_0000)
assign dut_io_pads_bootrom_n_i_ival = 1’b0;
//=================================================
//
assign dut_io_pads_dbgmode0_n_i_ival = 1’b1;
assign dut_io_pads_dbgmode1_n_i_ival = 1’b1;
assign dut_io_pads_dbgmode2_n_i_ival = 1’b1;
//
e203_soc_top dut
(
//System CLOCK
.hfextclk(clk_16M),
.hfxoscen(),
//RTC CLOCK
.lfextclk(CLK32768KHZ),
.lfxoscen(),
//JTAG
.io_pads_jtag_TCK_i_ival(dut_io_pads_jtag_TCK_i_ival),
.io_pads_jtag_TMS_i_ival(dut_io_pads_jtag_TMS_i_ival),
.io_pads_jtag_TDI_i_ival(dut_io_pads_jtag_TDI_i_ival),
.io_pads_jtag_TDO_o_oval(dut_io_pads_jtag_TDO_o_oval),
.io_pads_jtag_TDO_o_oe (dut_io_pads_jtag_TDO_o_oe),
//GPIO A
.io_pads_gpioA_i_ival(dut_io_pads_gpioA_i_ival),
.io_pads_gpioA_o_oval(dut_io_pads_gpioA_o_oval),
.io_pads_gpioA_o_oe (dut_io_pads_gpioA_o_oe),
//GPIO B
.io_pads_gpioB_i_ival(dut_io_pads_gpioB_i_ival),
.io_pads_gpioB_o_oval(dut_io_pads_gpioB_o_oval),
.io_pads_gpioB_o_oe (dut_io_pads_gpioB_o_oe),
//QPSI
.io_pads_qspi0_sck_o_oval (),
.io_pads_qspi0_cs_0_o_oval(),
.io_pads_qspi0_dq_0_i_ival(),
.io_pads_qspi0_dq_0_o_oval(),
.io_pads_qspi0_dq_0_o_oe (),
.io_pads_qspi0_dq_1_i_ival(),
.io_pads_qspi0_dq_1_o_oval(),
.io_pads_qspi0_dq_1_o_oe (),
.io_pads_qspi0_dq_2_i_ival(),
.io_pads_qspi0_dq_2_o_oval(),
.io_pads_qspi0_dq_2_o_oe (),
.io_pads_qspi0_dq_3_i_ival(),
.io_pads_qspi0_dq_3_o_oval(),
.io_pads_qspi0_dq_3_o_oe (),
/*
//QPSI
.io_pads_qspi0_sck_o_oval (dut_io_pads_qspi0_sck_o_oval),
.io_pads_qspi0_cs_0_o_oval(dut_io_pads_qspi0_cs_0_o_oval),
.io_pads_qspi0_dq_0_i_ival(dut_io_pads_qspi0_dq_0_i_ival),
.io_pads_qspi0_dq_0_o_oval(dut_io_pads_qspi0_dq_0_o_oval),
.io_pads_qspi0_dq_0_o_oe (dut_io_pads_qspi0_dq_0_o_oe),
.io_pads_qspi0_dq_1_i_ival(dut_io_pads_qspi0_dq_1_i_ival),
.io_pads_qspi0_dq_1_o_oval(dut_io_pads_qspi0_dq_1_o_oval),
.io_pads_qspi0_dq_1_o_oe (dut_io_pads_qspi0_dq_1_o_oe),
.io_pads_qspi0_dq_2_i_ival(dut_io_pads_qspi0_dq_2_i_ival),
.io_pads_qspi0_dq_2_o_oval(dut_io_pads_qspi0_dq_2_o_oval),
.io_pads_qspi0_dq_2_o_oe (dut_io_pads_qspi0_dq_2_o_oe),
.io_pads_qspi0_dq_3_i_ival(dut_io_pads_qspi0_dq_3_i_ival),
.io_pads_qspi0_dq_3_o_oval(dut_io_pads_qspi0_dq_3_o_oval),
.io_pads_qspi0_dq_3_o_oe (dut_io_pads_qspi0_dq_3_o_oe),
*/
//RST_N
.io_pads_aon_erst_n_i_ival(ck_rst),
//PMU
.io_pads_aon_pmu_dwakeup_n_i_ival(),
.io_pads_aon_pmu_vddpaden_o_oval (),
.io_pads_aon_pmu_padrst_o_oval (),
/*
.io_pads_aon_pmu_dwakeup_n_i_ival(dut_io_pads_aon_pmu_dwakeup_n_i_ival),
.io_pads_aon_pmu_vddpaden_o_oval(dut_io_pads_aon_pmu_vddpaden_o_oval),
.io_pads_aon_pmu_padrst_o_oval (dut_io_pads_aon_pmu_padrst_o_oval ),
*/
.io_pads_bootrom_n_i_ival (dut_io_pads_bootrom_n_i_ival),
.io_pads_dbgmode0_n_i_ival (dut_io_pads_dbgmode0_n_i_ival),
.io_pads_dbgmode1_n_i_ival (dut_io_pads_dbgmode1_n_i_ival),
.io_pads_dbgmode2_n_i_ival (dut_io_pads_dbgmode2_n_i_ival)
);
// Assign reasonable values to otherwise unconnected inputs to chip top
/*
wire IO_BUFF_dwakeup_o;
IO_BUFF IO_BUFF_dwakeup_n
(
.O(IO_BUFF_dwakeup_o),
.IO(mcu_wakeup),
.I(1’b1),
.T(1’b1)
);
assign dut_io_pads_aon_pmu_dwakeup_n_i_ival = (~IO_BUFF_dwakeup_o);
assign dut_io_pads_aon_pmu_vddpaden_i_ival = 1’b1;
*/
//————————-GPIO for UART—————————-
// 16—->UART0:RX UART1:RX
// 17—->UART0:TX UART1:TX
// 18—->UART2:RX
// 19—->UART2:TX
//UART0
IO_BUFF uart0_rx_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[16]), // Buffer output
.IO (uart0_rx), // Buffer inout port (connect directly to top-level port)
.I (dut_io_pads_gpioA_o_oval[16]), // Buffer input
.T (~dut_io_pads_gpioA_o_oe[16]) // 3-state enable input, high=input, low=output
);
IO_BUFF uart0_tx_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[17]),
.IO (uart0_tx),
.I (dut_io_pads_gpioA_o_oval[17]),
.T (~dut_io_pads_gpioA_o_oe[17])
);
// //UART1
// IO_BUFF uart1_rx_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[16]),
// .IO (uart1_rx),
// .I (dut_io_pads_gpioB_o_oval[16]),
// .T (~dut_io_pads_gpioB_o_oe[16])
// );
// IO_BUFF uart1_tx_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[17]),
// .IO (uart1_tx),
// .I (dut_io_pads_gpioB_o_oval[17]),
// .T (~dut_io_pads_gpioB_o_oe[17])
// );
// //UART2
// IO_BUFF uart2_rx_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[18]),
// .IO (uart2_rx),
// .I (dut_io_pads_gpioA_o_oval[18]),
// .T (~dut_io_pads_gpioA_o_oe[18])
// );
// IO_BUFF uart2_tx_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[19]),
// .IO (uart2_tx),
// .I (dut_io_pads_gpioA_o_oval[19]),
// .T (~dut_io_pads_gpioA_o_oe[19])
// );
//————————-GPIO for LEDs—————————-
IO_BUFF gpioA_0_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[0]),
.IO (gpioA_0),
.I (dut_io_pads_gpioA_o_oval[0]),
.T (~dut_io_pads_gpioA_o_oe[0])
);
IO_BUFF gpioA_1_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[1]),
.IO (gpioA_1),
.I (dut_io_pads_gpioA_o_oval[1]),
.T (~dut_io_pads_gpioA_o_oe[1])
);
IO_BUFF gpioA_2_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[2]),
.IO (gpioA_2),
.I (dut_io_pads_gpioA_o_oval[2]),
.T (~dut_io_pads_gpioA_o_oe[2])
);
IO_BUFF gpioA_3_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[3]),
.IO (gpioA_3),
.I (dut_io_pads_gpioA_o_oval[3]),
.T (~dut_io_pads_gpioA_o_oe[3])
);
IO_BUFF gpioA_4_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[4]),
.IO (gpioA_4),
.I (dut_io_pads_gpioA_o_oval[4]),
.T (~dut_io_pads_gpioA_o_oe[4])
);
IO_BUFF gpioA_5_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[5]),
.IO (gpioA_5),
.I (dut_io_pads_gpioA_o_oval[5]),
.T (~dut_io_pads_gpioA_o_oe[5])
);
IO_BUFF gpioA_6_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[6]),
.IO (gpioA_6),
.I (dut_io_pads_gpioA_o_oval[6]),
.T (~dut_io_pads_gpioA_o_oe[6])
);
IO_BUFF gpioA_7_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[7]),
.IO (gpioA_7),
.I (dut_io_pads_gpioA_o_oval[7]),
.T (~dut_io_pads_gpioA_o_oe[7])
);
//————————-GPIO for OLED—————————-
IO_BUFF gpioA_20_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[20]),
.IO (gpioA_20),
.I (dut_io_pads_gpioA_o_oval[20]),
.T (~dut_io_pads_gpioA_o_oe[20])
);
IO_BUFF gpioA_21_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[21]),
.IO (gpioA_21),
.I (dut_io_pads_gpioA_o_oval[21]),
.T (~dut_io_pads_gpioA_o_oe[21])
);
IO_BUFF gpioA_22_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[22]),
.IO (gpioA_22),
.I (dut_io_pads_gpioA_o_oval[22]),
.T (~dut_io_pads_gpioA_o_oe[22])
);
IO_BUFF gpioA_23_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[23]),
.IO (gpioA_23),
.I (dut_io_pads_gpioA_o_oval[23]),
.T (~dut_io_pads_gpioA_o_oe[23])
);
IO_BUFF gpioA_24_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[24]),
.IO (gpioA_24),
.I (dut_io_pads_gpioA_o_oval[24]),
.T (~dut_io_pads_gpioA_o_oe[24])
);
IO_BUFF gpioA_25_IO_BUFF
(
.O (dut_io_pads_gpioA_i_ival[25]),
.IO (gpioA_25),
.I (dut_io_pads_gpioA_o_oval[25]),
.T (~dut_io_pads_gpioA_o_oe[25])
);
//————————-GPIO for SD Card—————————-
// IO_BUFF gpioA_26_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[26]),
// .IO (gpioA_26),
// .I (dut_io_pads_gpioA_o_oval[26]),
// .T (~dut_io_pads_gpioA_o_oe[26])
// );
// IO_BUFF gpioA_27_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[27]),
// .IO (gpioA_27),
// .I (dut_io_pads_gpioA_o_oval[27]),
// .T (~dut_io_pads_gpioA_o_oe[27])
// );
// IO_BUFF gpioA_28_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[28]),
// .IO (gpioA_28),
// .I (dut_io_pads_gpioA_o_oval[28]),
// .T (~dut_io_pads_gpioA_o_oe[28])
// );
// IO_BUFF gpioA_29_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[29]),
// .IO (gpioA_29),
// .I (dut_io_pads_gpioA_o_oval[29]),
// .T (~dut_io_pads_gpioA_o_oe[29])
// );
// IO_BUFF gpioA_30_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[30]),
// .IO (gpioA_30),
// .I (dut_io_pads_gpioA_o_oval[30]),
// .T (~dut_io_pads_gpioA_o_oe[30])
// );
// IO_BUFF gpioA_31_IO_BUFF
// (
// .O (dut_io_pads_gpioA_i_ival[31]),
// .IO (gpioA_31),
// .I (dut_io_pads_gpioA_o_oval[31]),
// .T (~dut_io_pads_gpioA_o_oe[31])
// );
//————————-GPIO B—————————-
// IO_BUFF gpioB_0_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[0]),
// .IO (gpioB_0),
// .I (dut_io_pads_gpioB_o_oval[0]),
// .T (~dut_io_pads_gpioB_o_oe[0])
// );
// IO_BUFF gpioB_1_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[1]),
// .IO (gpioB_1),
// .I (dut_io_pads_gpioB_o_oval[1]),
// .T (~dut_io_pads_gpioB_o_oe[1])
// );
// IO_BUFF gpioB_2_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[2]),
// .IO (gpioB_2),
// .I (dut_io_pads_gpioB_o_oval[2]),
// .T (~dut_io_pads_gpioB_o_oe[2])
// );
// IO_BUFF gpioB_3_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[3]),
// .IO (gpioB_3),
// .I (dut_io_pads_gpioB_o_oval[3]),
// .T (~dut_io_pads_gpioB_o_oe[3])
// );
// IO_BUFF gpioB_4_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[4]),
// .IO (gpioB_4),
// .I (dut_io_pads_gpioB_o_oval[4]),
// .T (~dut_io_pads_gpioB_o_oe[4])
// );
// IO_BUFF gpioB_5_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[5]),
// .IO (gpioB_5),
// .I (dut_io_pads_gpioB_o_oval[5]),
// .T (~dut_io_pads_gpioB_o_oe[5])
// );
// IO_BUFF gpioB_6_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[6]),
// .IO (gpioB_6),
// .I (dut_io_pads_gpioB_o_oval[6]),
// .T (~dut_io_pads_gpioB_o_oe[6])
// );
// IO_BUFF gpioB_7_IO_BUFF
// (
// .O (dut_io_pads_gpioB_i_ival[7]),
// .IO (gpioB_7),
// .I (dut_io_pads_gpioB_o_oval[7]),
// .T (~dut_io_pads_gpioB_o_oe[7])
// );
endmodule
2.IO 约束
IO_LOC “mcu_TDI” C15;
IO_PORT “mcu_TDI” IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=12 BANK_VCCIO=3.3;
IO_LOC “mcu_TMS” D15;
IO_PORT “mcu_TMS” IO_TYPE=LVCMOS33 PULL_MODE=KEEPER DRIVE=12 BANK_VCCIO=3.3;
IO_LOC “mcu_TDO” B13;
IO_PORT “mcu_TDO” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=12 BANK_VCCIO=3.3;
IO_LOC “mcu_TCK” D16;
IO_PORT “mcu_TCK” IO_TYPE=LVCMOS33 PULL_MODE=UP DRIVE=12 BANK_VCCIO=3.3;
IO_LOC “gpioA_25” F18;
IO_PORT “gpioA_25” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_24” F19;
IO_PORT “gpioA_24” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_23” E18;
IO_PORT “gpioA_23” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_22” B17;
IO_PORT “gpioA_22” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_21” E16;
IO_PORT “gpioA_21” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_20” D17;
IO_PORT “gpioA_20” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_7” F16;
IO_PORT “gpioA_7” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_6” D20;
IO_PORT “gpioA_6” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_5” E19;
IO_PORT “gpioA_5” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_4” A20;
IO_PORT “gpioA_4” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_3” K21;
IO_PORT “gpioA_3” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_2” L21;
IO_PORT “gpioA_2” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_1” N22;
IO_PORT “gpioA_1” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “gpioA_0” M22;
IO_PORT “gpioA_0” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=8 BANK_VCCIO=3.3;
IO_LOC “uart0_tx” B16;
IO_PORT “uart0_tx” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=12 BANK_VCCIO=3.3;
IO_LOC “uart0_rx” C17;
IO_PORT “uart0_rx” IO_TYPE=LVCMOS33 PULL_MODE=NONE DRIVE=12 BANK_VCCIO=3.3;
IO_LOC “mcu_rst” F15;
IO_PORT “mcu_rst” IO_TYPE=LVCMOS33 PULL_MODE=NONE BANK_VCCIO=3.3;
IO_LOC “clk” Y18;
IO_PORT “clk” IO_TYPE=LVCMOS33 PULL_MODE=NONE BANK_VCCIO=3.3;

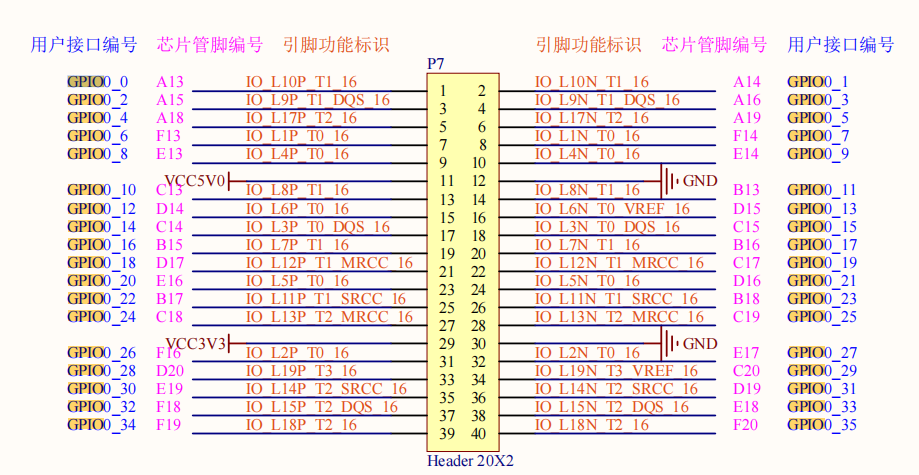

3.开发板硬件拓展IO

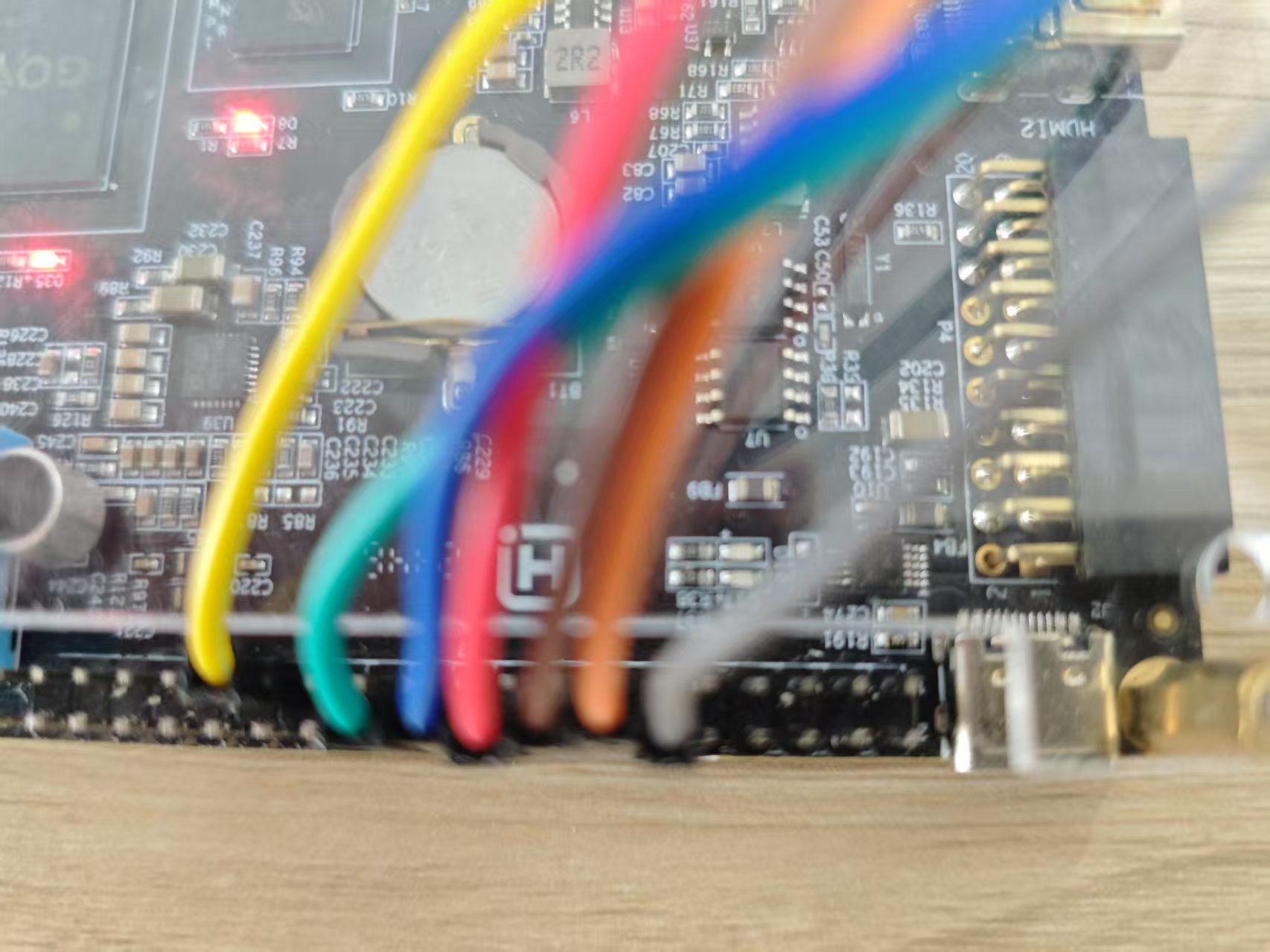

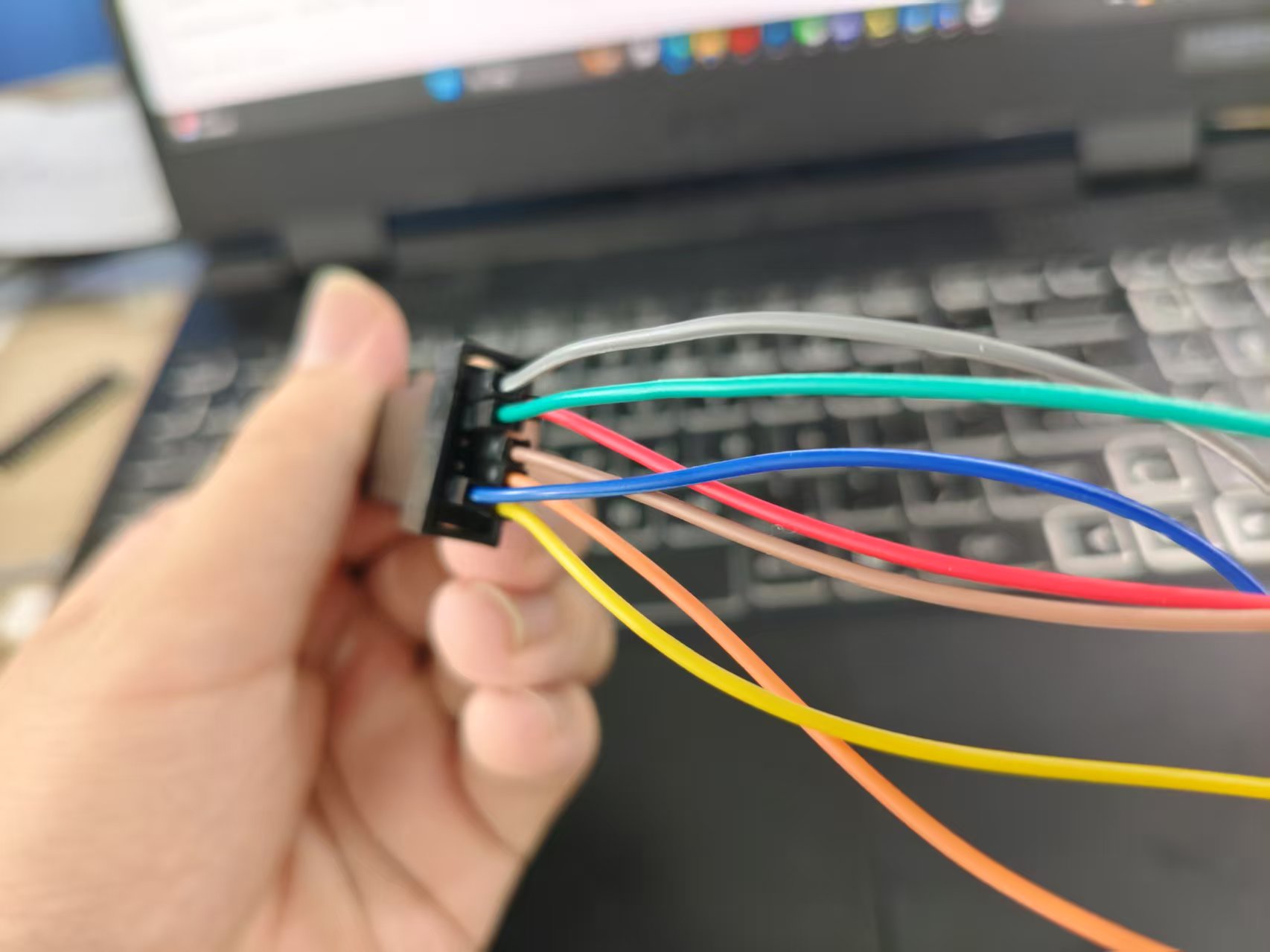

4.开发板硬件连接图

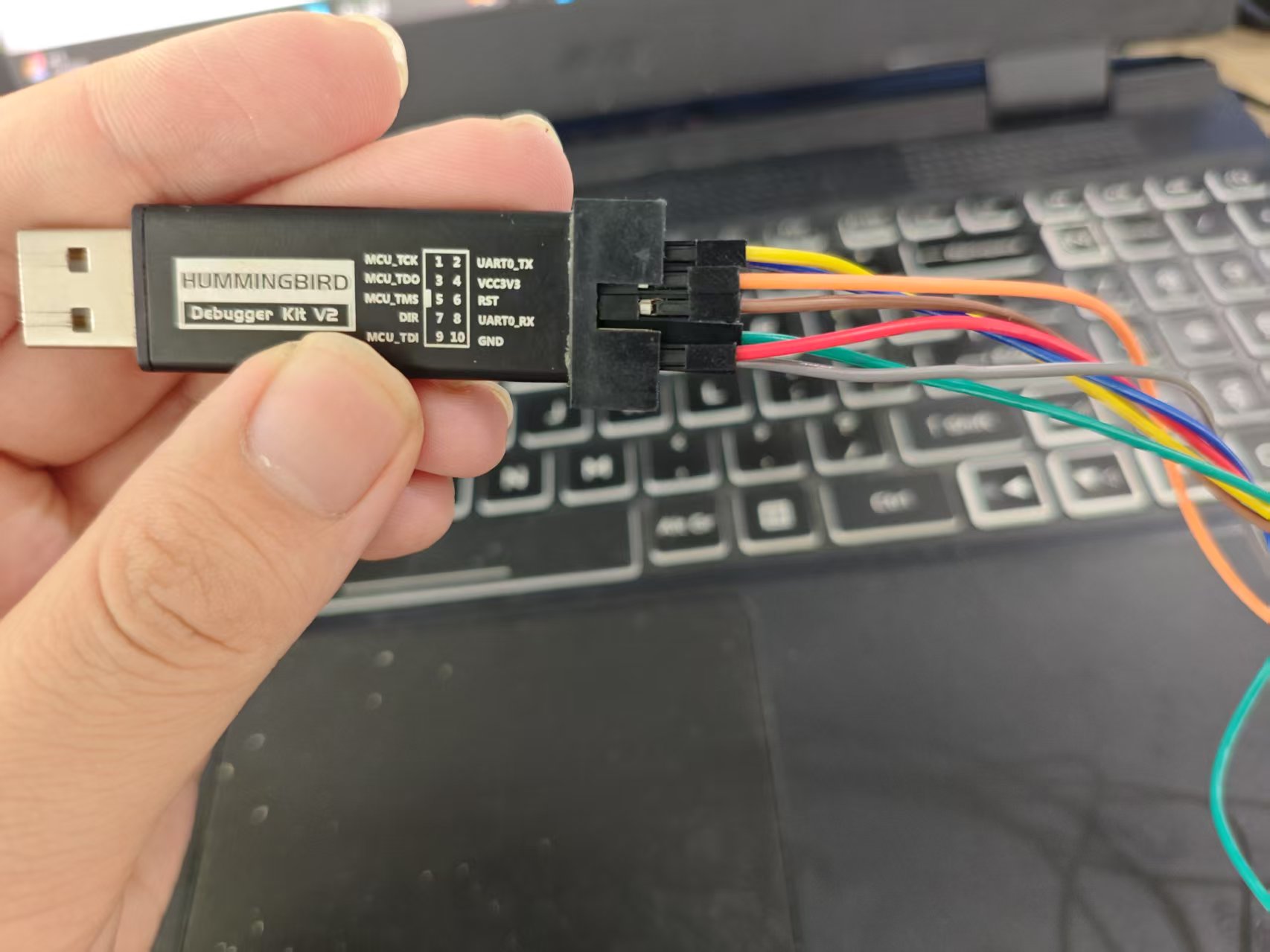

5.调试器

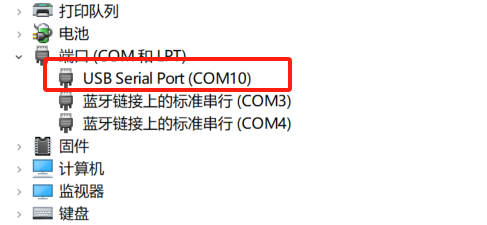

6.连接后设备管理器

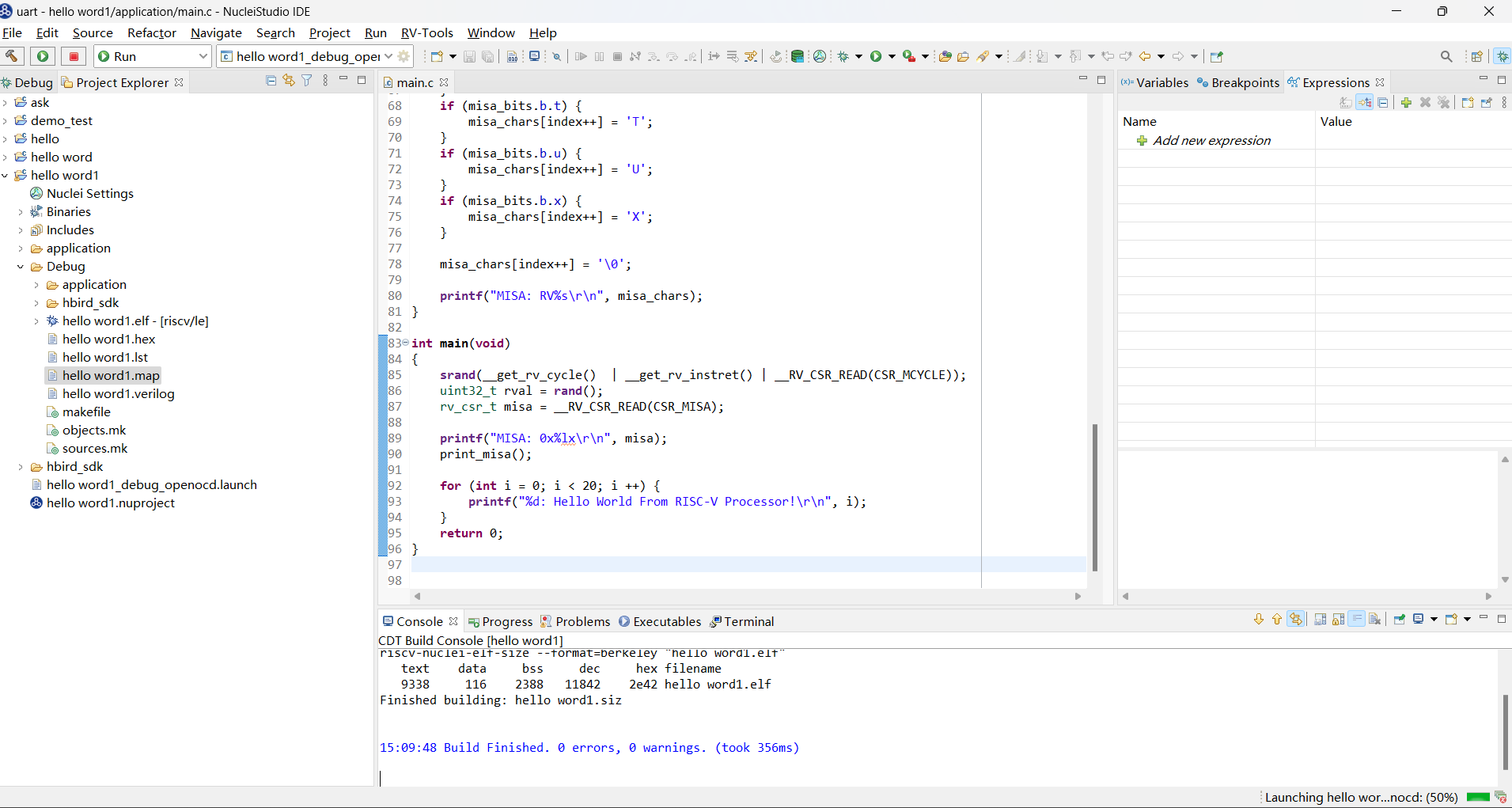

7.从rom启动，调试过程一直卡在百分之50

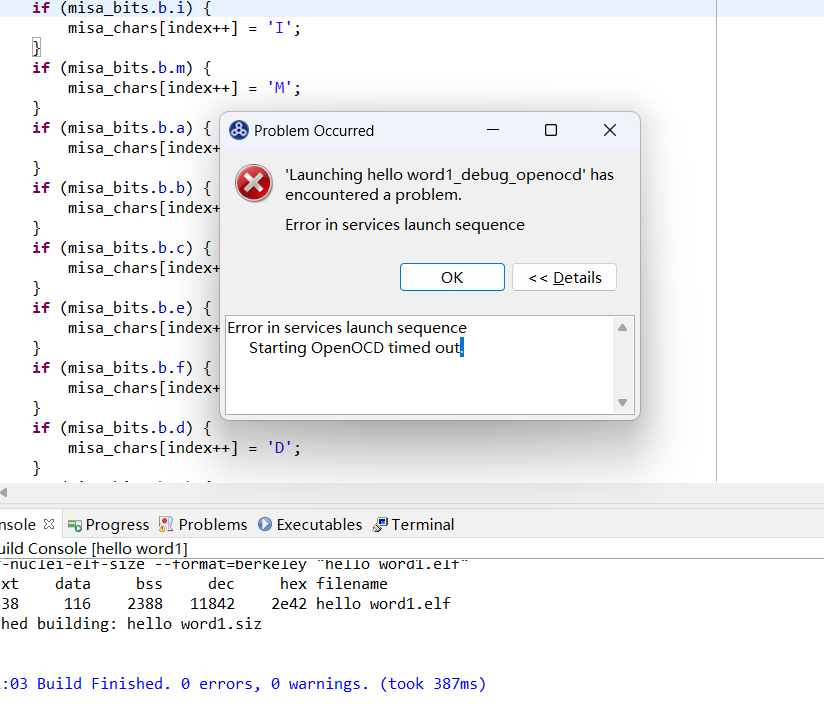

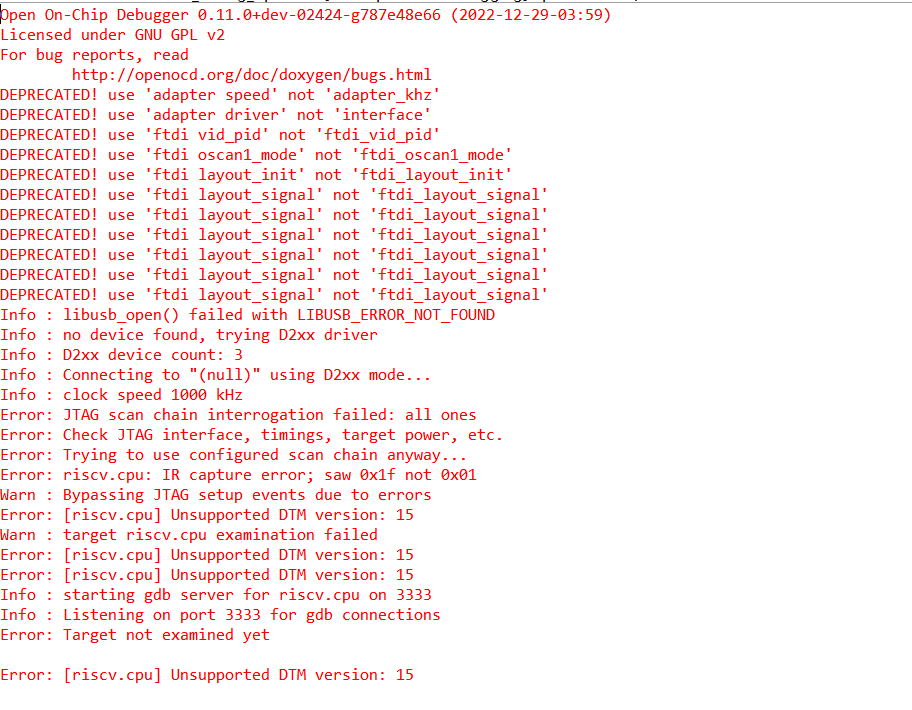

8.然后报错！！
请各位大佬指点！！！！！
