队伍编号： CICC1842

在SoC设计中一个重要通信方式就是中断，中断可以避免轮询方式造成的cpu空转消耗，可以更好利用cpu资源。蜂鸟e203中提供了plic外部中断总线进行中断的控制与配置，但在demo中已经被外设全部占用。为了避免较多更改rtl代码造成的不必要的bug，我们没有更改这些外设中断，e203在说明中明确指出可以支持最高1024个中断源，因此我们对plic中断信号进行扩展。具体需要修改的文件为/perips/sirv_plic_top.v，修改如下

加入后，对e203进行打包，如下图所示，其中usr_irq_0和usr_irq_1为扩展的外部中断端口，可以在Block Design中连接外设中断信号。

连接后，为了测试中断是否成功连接，需要对其进行板级验证，本次验证依然使用axi-gpio作为辅助，使能gpio2以及中断，将gpio2作为输入使用，连接到DDR200T上的按键，每当我们按下按键，即会触发中断，进入中断程序。Block Design连接如下图所示，其中gpio中断连接到usr_irq_0上。

软件部分，可以通过对IDE中提供的例程进行修改，从而完成对中断的配置。本例中使用软件部分如下，首先对gpio进行配置，再利用PLIC_Register_IRQ函数对中断进行配置。函数原型为int32_t PLIC_Register_IRQ(uint32_t source, uint8_t priority, void *handler)，共有三个参数和一个返回值：source参数指明了中断号，本例中加入的usr_irq_0和usr_irq_1分别是17和18；priority指明了中断的优先级；handler为函数指针，指向中断服务程序；返回值可以为-1或0，若为0即中断设置成功，否则失败。

此外，对于扩展的中断而言，还需要在hbirdv2.h头文件中将__PLIC_INTNUM改为此时的中断数量，本实验中加入了两个中断扩展，因此将该参数改为19.

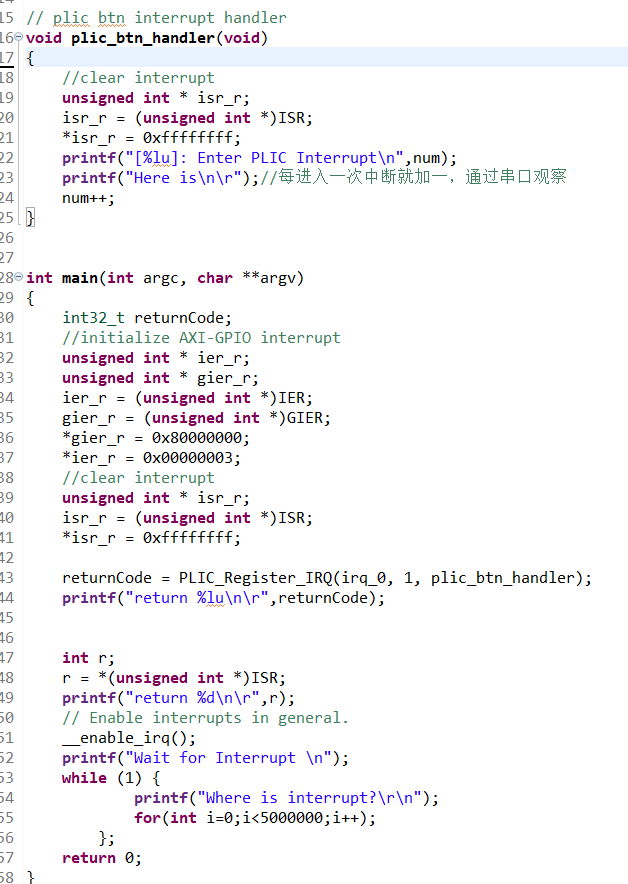

对于中断服务程序，需要指明的是，由于e203的中断是边沿触发，对于电平触发的中断，需要尽快将中断清空，否则会影响正常使用。最终程序如下

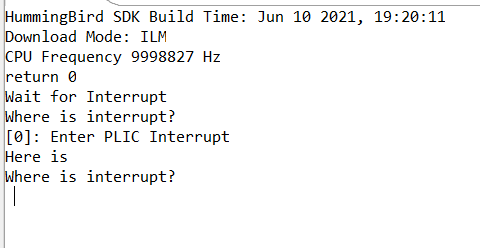

按下按键后可以在串口中进行观察，可以判断中断设置成功。
