队伍编号:CICC3280 团队名称:芯新星队
接上文对wallace树的研究分析，本文主要讲解基4 Booth和wallace数高性能乘法器的设计，同时针对实际情况进行了些许优化。
针对e203的应用场景，本队考虑了其架构修改所要注意的问题，首先是性能和资源的平衡问题：由于Booth算法得出的多个部分和需要相加，尽管基4 Booth算法已经将部分和的数量减少了近一半，但是十几个部分和的加法运算仍将耗费大量的资源，且多级逻辑电路存在不可避免的延迟。
E203将加法操作分为多个周期，每次只对一对部分和进行计算，以便复用同一套硬件资源，以性能换资源。因此提升性能的方法就是增加每个周期计算的部分和数量。当然，这会不可避免地增加逻辑门的延迟。为了找出最佳的方案，本队准备了多种不同程度的性能提升方案，包括4周期、2周期、单周期以及若单周期延迟过大时计划采取的流水线模式。
最终经过测试，本队发现单周期的乘法器是一个很好的选择。在将性能尽可能提高的同时，门电路延迟也完全满足要求。甚至在本队尝试将频率提升至32MHz（原E203的2倍）时，该乘法器，包括后文将提到的改进后的除法器依然可以完美地工作。

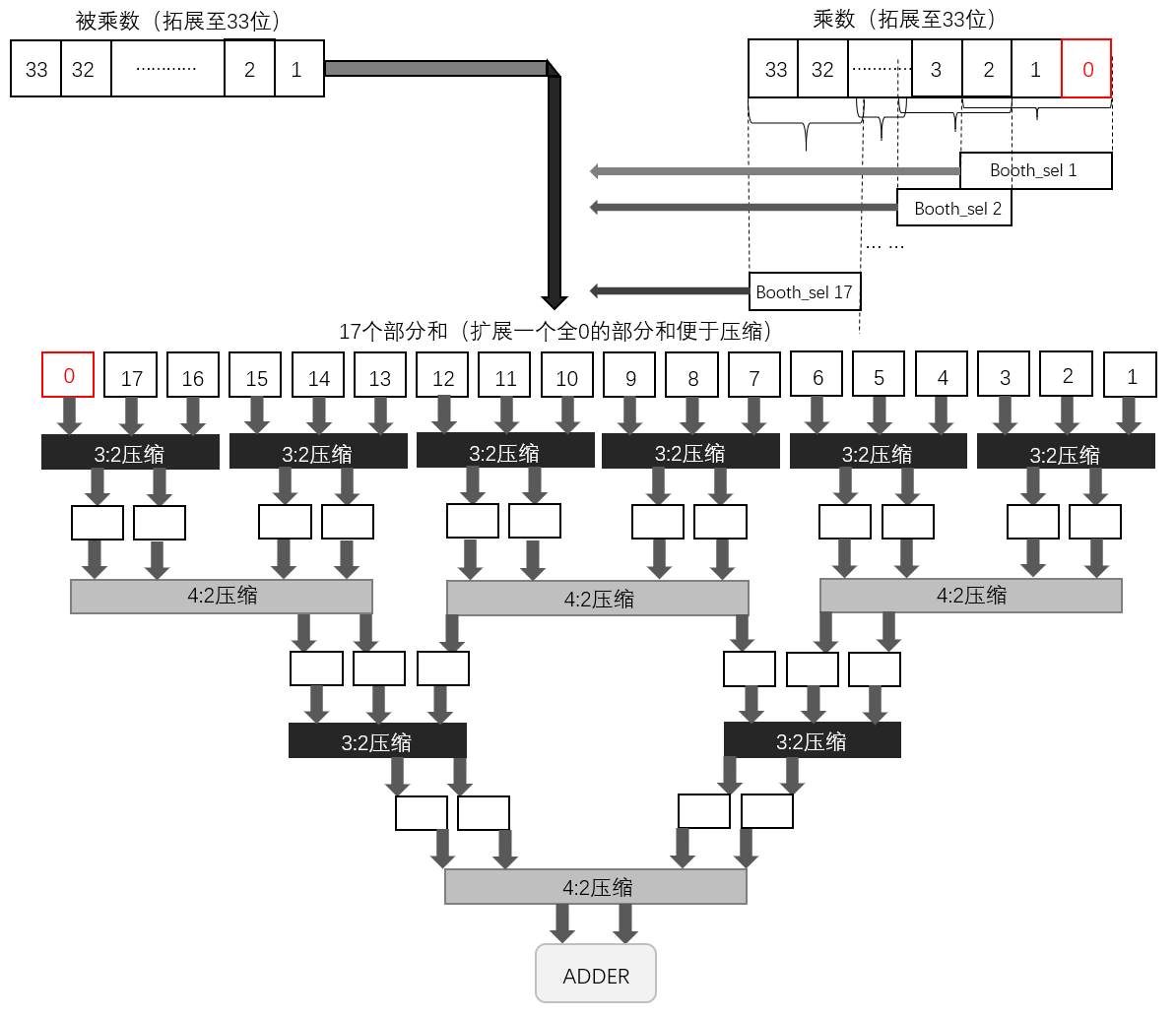

乘法器具体结构如下图所示：
wire [36:0] op_00 = ({37{booth_sel_00[0]}} & {1'b1,36'b0})
| ({37{booth_sel_00[1]}} & {~mul_rs2[32],mul_rs2[32],mul_rs2[32],mul_rs2,1'b0})
| ({37{booth_sel_00[2]}} & {~rs_2_2[33],rs_2_2[33],rs_2_2[33],rs_2_2})
| ({37{booth_sel_00[3]}} & {~mul_rs2[32],mul_rs2[32],mul_rs2[32],mul_rs2[32],mul_rs2})
| ({37{booth_sel_00[4]}} & {~rs_2_1[33],rs_2_1[33],rs_2_1[33],rs_2_1}) ;
wire [35:0] op_01 = ({36{booth_sel_01[0]}} & {2'b11,34'b0})
| ({36{booth_sel_01[1]}} & {1'b1,~mul_rs2[32],mul_rs2,1'b0})
| ({36{booth_sel_01[2]}} & {1'b1,~rs_2_2[33],rs_2_2})
| ({36{booth_sel_01[3]}} & {1'b1,~mul_rs2[32],mul_rs2[32],mul_rs2})
| ({36{booth_sel_01[4]}} & {1'b1,~rs_2_1[33],rs_2_1});
wire [34:0] op_16 = ({35{booth_sel_16[0]}} & {1'b1,34'b0})
| ({35{booth_sel_16[1]}} & {mul_rs2[32],mul_rs2,1'b0})
| ({35{booth_sel_16[2]}} & {rs_2_2[33],rs_2_2})
| ({35{booth_sel_16[3]}} & {mul_rs2[32],mul_rs2[32],mul_rs2})
| ({35{booth_sel_16[4]}} & {rs_2_1[33],rs_2_1});
| ({36{booth_sel_02[4]}} & {1'b1,~rs_2_1[33],rs_2_1});
这段代码的作用是计算部分积，使用了类似于多路选择器结构的控制电路，通过得出的Booth操作来选择部分和的值。
值得一提的是，本队采用符号位扩展的方法，针对负数的补码做了一定的优化。在使用补码的情况下，若部分和为负数，则需要在部分和的前方全部补上“1”，这会导致低位部分和的全部高位都需要参与运算，需要将所有的压缩器都设计为64位，这显然是不合适的。而进行符号位扩展即可完美解决这一问题。
经过Vivado仿真后，乘法器的资源消耗如图七所示。
具体的符号位扩展方法和项目代码会在比赛结束之后考虑开源在github平台
